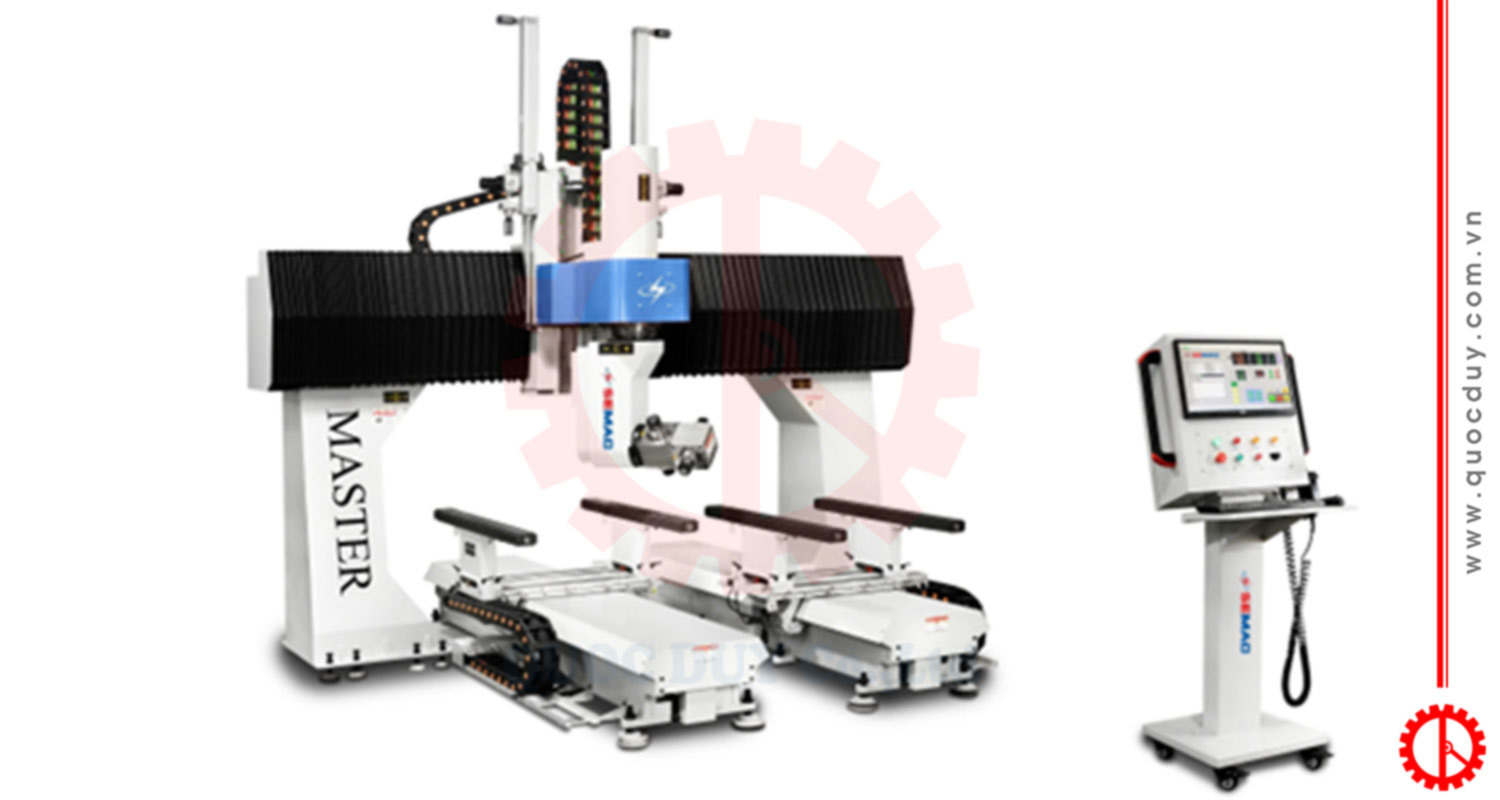

Máy gia công CNC 5 trục không thay dao MASTER TC2+2 được thiết kế cho các xưởng sản xuất nội thất cần gia công chi tiết gỗ 3D phức tạp như tay ghế sofa, tựa lưng ghế, chân bàn, chân ghế. Máy sử dụng đầu gia công 5 trục X,Y,Z,A,C giúp dao tiếp cận nhiều góc của phôi, giảm số lần gá đặt và xử lý các bề mặt cong mà máy CNC 3 trục thông thường khó thực hiện.
Đặc điểm máy gia công CNC 5 trục không thay dao
Máy CNC 5 trục MASTER TC2+2 được thiết kế cho các sản phẩm yêu cầu nhiều góc gia công và bề mặt cong phức tạp. Ứng dụng của máy:
- Tay ghế sofa cao cấp.
- Tựa lưng ghế gỗ.
- Chân bàn, chân ghế kiểu dáng cong.
- Chi tiết nội thất định hình….
Nhờ khả năng xoay đầu gia công theo nhiều hướng, máy giảm số lần gá đặt phôi, hạn chế sai số khi gia công các sản phẩm có hình dạng không đồng nhất.
Máy sử dụng 3 trục tuyến tính X, Y, Z kết hợp với 2 trục xoay A, C. Cấu hình này cho phép:
- Gia công nhiều mặt của sản phẩm trong một lần gá.
- Tiếp cận các góc nghiêng mà CNC 3 trục khó thực hiện.
- Giảm thời gian căn chỉnh đồ gá.
- Tạo bề mặt cong liên tục, hạn chế hiện tượng đường dao bị gián đoạn trên các bề mặt cong.
MASTER TC2+2 sử dụng cấu hình không thay dao tự động, phù hợp với các xưởng chuyên gia công nhóm sản phẩm ổn định hoặc sản xuất theo mẫu cố định.Ưu điểm của cấu hình này:
- Chi phí đầu tư thấp hơn so với máy có bộ thay dao tự động.
- Kết cấu đầu máy đơn giản, dễ bảo trì.
- Phù hợp với các sản phẩm sử dụng một hoặc một vài loại dao gia công chính.
- Tối ưu cho xưởng sofa, nội thất định hình và sản xuất theo đơn hàng lặp lại.
Bàn làm việc dạng thanh có thể điều chỉnh vị trí trái – phải, giúp thay đổi vị trí gá đặt nhanh chóng khi gia công nhiều loại sản phẩm.Thiết kế này thuận tiện lắp đặt đồ gá khí nén, dễ dàng chuyển đổi giữa đồ gá phẳng và đồ gá cho chi tiết cong, đáp ứng nhiều yêu cầu sản xuất khác nhau.
Phần mềm mô phỏng 3D cho phép kiểm tra trước quá trình gia công, phát hiện sớm các lỗi như va chạm dao, giúp người vận hành kiểm tra và điều chỉnh chương trình trước khi chạy máy thực tế.
Hệ thống điều khiển CNC kết hợp động cơ servo giúp máy vận hành ổn định, đảm bảo độ đồng đều giữa các sản phẩm.Máy phù hợp với các chi tiết yêu cầu:
- Độ chính xác cao.
- Bề mặt cong mượt.
- Hạn chế xử lý thủ công sau gia công.
Thông số kỹ thuật máy gia công CNC 5 trục không thay dao
| Kích thước bàn làm việc | : 900 x 1130 mm x 2 cái |
| Hành trình trục X | : 2650 mm |
| Khoảng cách giữa 2 cột máy | : 2540 mm |
| Hành trình trục Y | : 2200 mm |
| Hành trình trục Z | : 850 mm |
| Tốc độ di chuyển tối đa trục X | : 70 m/min |
| Tốc độ di chuyển tối đa trục Y | : 70 m/min |
| Tốc độ di chuyển tối đa trục Z | : 50m/min |
| Trục C (đầu xoay) | : ±400° |
| Trục A (đầu xoay) | : xoay liên tục |
| Điện áp | : AC 380V/50Hz |
| Áp suất | : 6 bar |
| Công suất motor servo trục X | : 2.0 kW |
| Công suất motor servo trục Y | : 1.5 kW x 2 |
| Công suất motor servo trục Z | : 2.0 kW |
| Công suất motor servo trục C | : 1.5 kW |
| Công suất motor servo trục A | : 1.0 kW |
| Tốc độ trục chính | : 3000 – 18000 vòng/phút |
| Công suất trục chính | : 7.5 kW x 2 cái |
| Hệ thống điều khiển | : OSAI ( Ý ) |
| Công suất bơm hút chân không | : 4 kW x 2 cái |
| Lưu lượng hút | : 160 m³/h |
| Trọng lượng máy | : 6000 kg |
| Kích thước máy (D x R x C) | : 3650 x 3350 x 3600 mm |
Lưu ý: Thông số kỹ thuật, đặc điểm thiết kế, màu sắc máy CNC có thể thay đổi mà không cần thông báo trước, nhưng vẫn không làm thay đổi chức năng và khả năng vận hành của máy.
Quốc Duy còn rất nhiều sản phẩm tương tự như : máy cnc 3D 5 trục thay dao tự động – MASTER TC2 + ATC , máy cnc 5 trục 2 đầu độc lập – TWIN 524 , máy cnc 5 trục 4 đầu không thay dao – CF MASTERT4 28
Video vận hành máy CNC 5 trục không thay dao tại xưởng khách hàng
Báo giá máy CNC 5 trục MASTER TC2+2
Giá máy CNC 3D 5 trục MASTER TC2+2 phụ thuộc vào cấu hình máy và yêu cầu gia công thực tế của từng doanh nghiệp.Một số yếu tố ảnh hưởng đến giá máy:
- Kích thước bàn làm việc và hành trình gia công.
- Công suất, số lượng trục chính.
- Hệ điều khiển máy CNC.
- Cấu hình bàn hút chân không và đồ gá sản phẩm.
- Phần mềm lập trình, mô phỏng đường dao.
- Yêu cầu gia công các chi tiết đặc thù như tay ghế sofa, tựa lưng ghế, chân bàn hoặc sản phẩm gỗ 3D.
Quốc Duy cung cấp các dòng máy chế biến gỗ phù hợp với nhu cầu sản xuất của từng xưởng và nhà máy.
Để lựa chọn cấu hình máy CNC 5 trục phù hợp, Quốc Duy hỗ trợ tư vấn dựa trên loại sản phẩm cần gia công, vật liệu gỗ, sản lượng hàng tháng và yêu cầu hoàn thiện bề mặt.
- Hotline: 0903 600 113
- Email: info@quocduy.com.vn
Quý khách có thể đến trực tiếp xưởng tại 401 Tô Ngọc Vân, phường Thới An, Thành phố Hồ Chí Minh để xem máy vận hành thực tế và trao đổi phương án gia công phù hợp.
Câu hỏi thường gặp về máy CNC 5 trục không thay dao
MASTER TC2+2 phù hợp với các xưởng sản xuất sofa, nội thất gỗ định hình và các đơn vị gia công chi tiết 3D có quy trình sản xuất ổn định, sử dụng một hoặc một vài loại dao chính trong quá trình gia công.
Cấu hình không thay dao giúp giảm chi phí đầu tư ban đầu. Máy phù hợp với các sản phẩm có tính lặp lại cao, không cần thay đổi nhiều loại dao trong cùng một chu trình.
Máy có thể gia công các chi tiết gỗ có biên dạng cong 3D như tay ghế sofa, tựa lưng ghế, chân bàn, chân ghế và các sản phẩm nội thất định hình….
Giá máy phụ thuộc vào cấu hình cụ thể như hệ điều khiển CNC, công suất spindle, kích thước bàn làm việc, yêu cầu gia công và các tùy chọn đi kèm.
