Máy gia công trung tâm 2 bàn – CF MASTERT2CU 32
Mô tả máy gia công trung tâm 2 bàn
- Thiết kế bàn đôi cấu trúc chắc chắn, loại bàn hấp phụ chân không di động;
- Các bàn làm việc đôi có thể được xử lý luân phiên hoặc liên kết;
- Khay dao kép phù hợp trục chính kép công suất cao, thay dao tự động, khoan và phay phôi, có thể lắp trục cắt đứng
- Nhóm trục cưa có thể nhanh chóng cắt một lượng lớn các cạnh thô xung quanh sản phẩm hoặc cắt sản phẩm thành nhiều đoạn. Nó có thể được trang bị một máy bào để bào bề mặt cong, bào nhanh bề mặt phôi và gia công định hình.
Thông số kỹ thuật máy gia công trung tâm 2 bàn
| Kích thước bàn hút chân không | : 2600 × 2400 mm |
| Số bàn làm việc | : 2 |
| Hành trình làm việc trục X | : 2600 mm |
| Hành trình làm việc trục Y1 | : 2400 mm |
| Hành trình làm việc trục Y2 | : 2400 mm |
| Hành trình làm việc trục Z | : 300 mm |
| Khoảng cách giữa trục chính số 1 và số 2 | : 1300 mm |
| Tốc độ di chuyển trục X | : 60 m/phút |
| Tốc độ di chuyển trục Y1 | : 50 m/ phút |
| Tốc độ di chuyển trục Y2 | : 50 m/ phút |
| Tốc độ di chuyển trục Z | : 30 m/ phút |
| Hệ thống CNC | : OSAI (Ý) |
| Điện áp | : 3 pha , 380 V , 50 HZ |

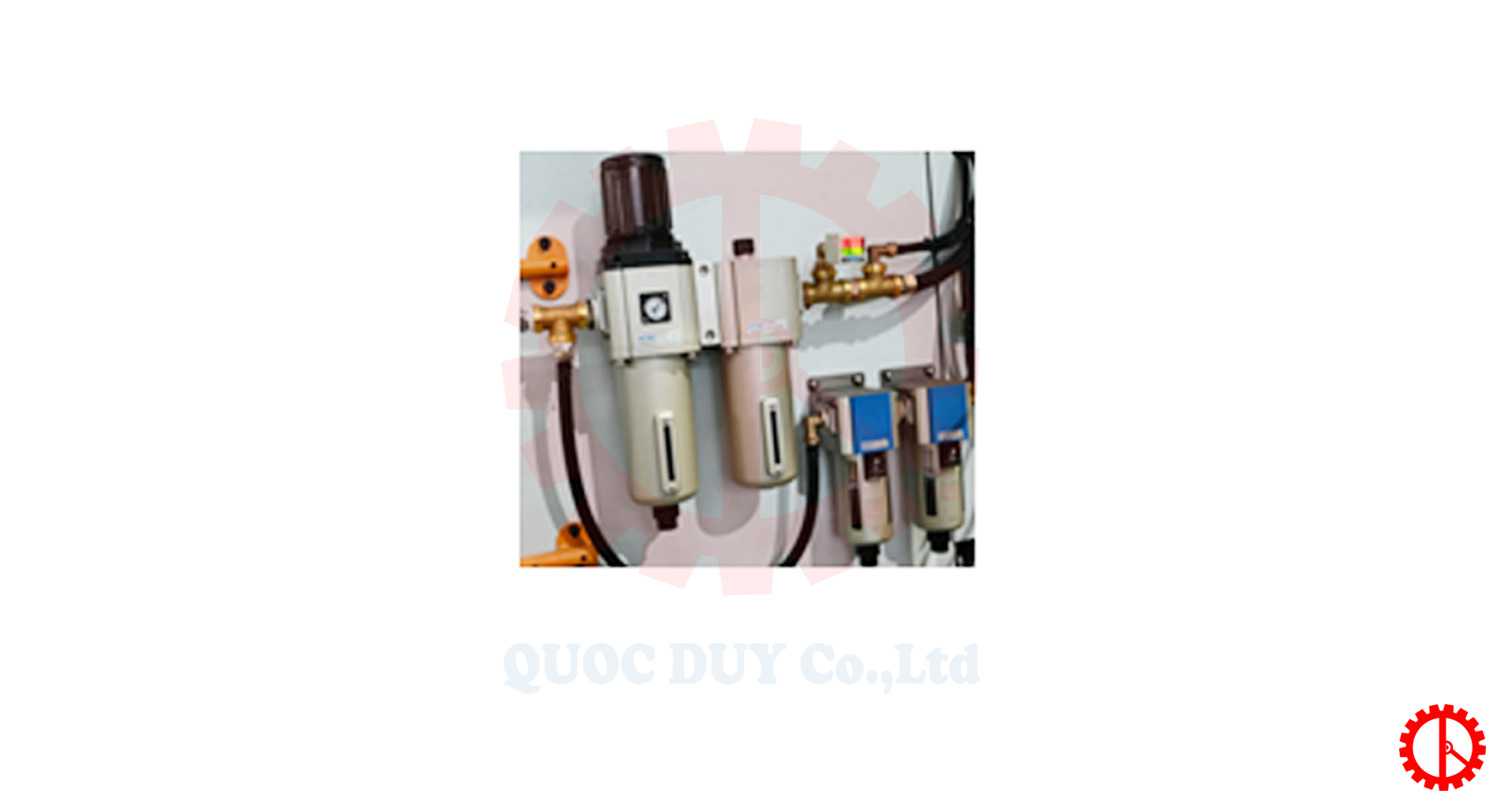

| Khí nén | : 100 amp |
| Kích thước máy | : 8900 x 5100 x 3000 mm |
| Trọng lượng máy | : 15600 kg |
Cấu hình cơ học máy gia công trung tâm 2 bàn
HỆ THỐNG CNC: TAIWAN BAOYUAN M6800D
- Bộ điều khiển máy phay Lnc-m6800d có khả năng điều khiển chuyển động tốc độ cao và độ chính xác cao và hỗ trợ chức năng ghép nhiều trục,
- Với chức năng phát triển thứ cấp (phát triển hình ảnh mở, PLC / macro), nó có thể đạt được ứng dụng linh hoạt và thông minh.

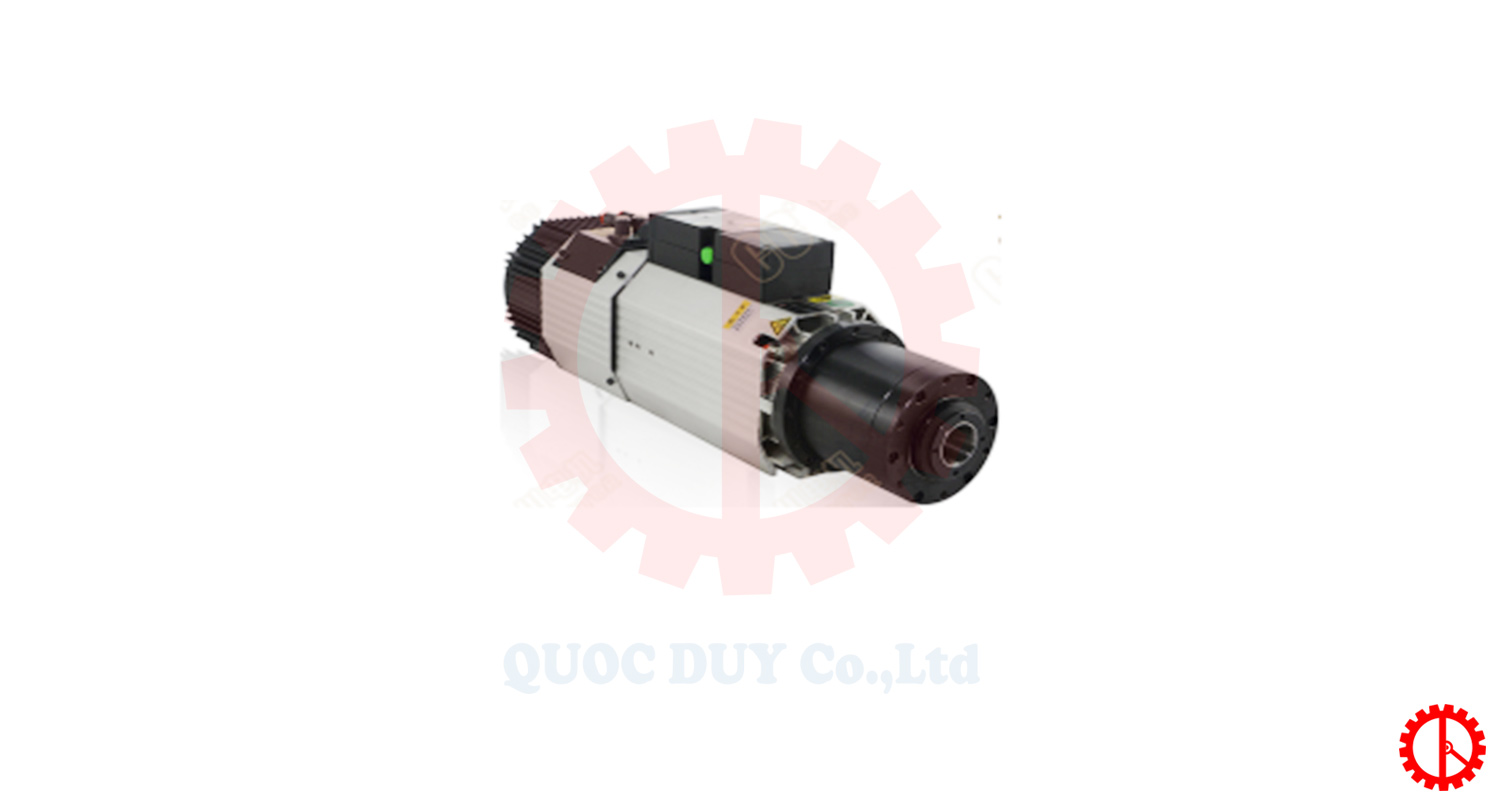

ĐỘNG CƠ TRỤC CHÍNH: Trục chính 12 KW x 2
- 12KW -Thay dao tự động
- Tốc độ trục chính: 1000-24000 vòng / phút (giá đỡ dụng cụ: ISO 30)
- Điều khiển bộ chuyển đổi tần số mạnh mẽ và độc lập, được trang bị quạt điện độc lập làm thiết bị làm mát tích cực.
- Mặt trước và mặt sau của trục chính được trang bị ổ trục gốm nhập khẩu tiên tiến để đảm bảo độ tin cậy và tuổi thọ của trục chính
KHAY DAO
- Khay dao thay dao tự động : 8×2
- Dao cụ được đặt trước và việc thay thế tự động dao cụ được thực hiện đầy đủ thông qua chương trình NC;
- Đặc điểm : 12 bộ kẹp dao + 4 bộ kẹp mở rộng
| Loại Collet | ER32 |
| Mức cân bằng động | G2.5 |
| tốc độ | 30000 vòng / phút |
| kết cấu của vật liệu | 40Cr |
| Độ chính xác của Collet | <0,015mm |
| Độ chính xác của lỗ côn | <0,005mm |
| độ cứng | 48HRC-52HRC |

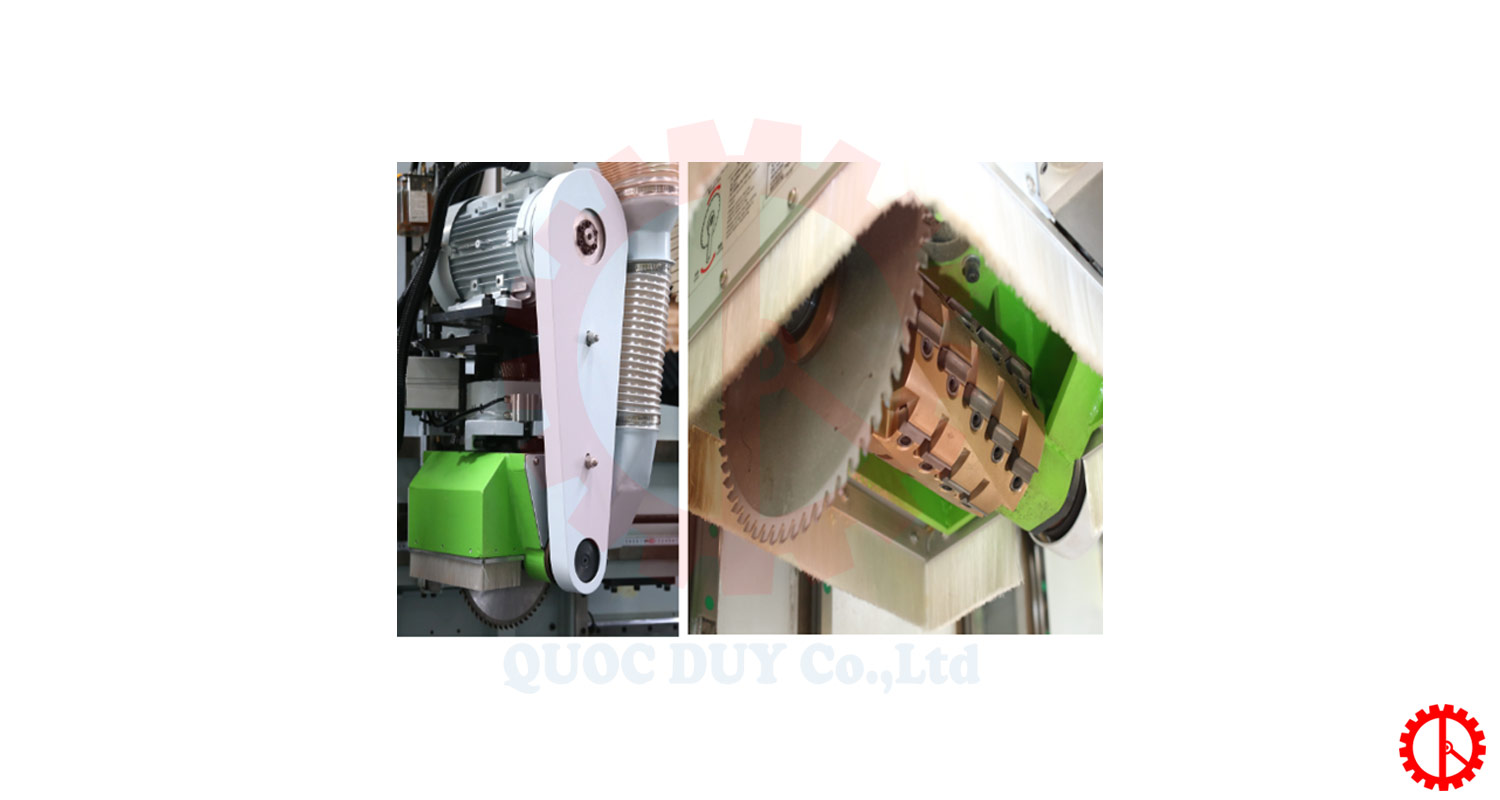

TRỤC CƯA
| Tốc độ | : 600rpm |
| Kích thước trục bào tối thiểu ( được trang bị theo máy) | : ￠ 100 × 180mm |
| Kích thước lưỡi cưa | : 280 x 3.0 x 40mm |
| Hướng cưa và phay | ： 0 ° -90 ° |
Bảo vệ an toàn cho máy gia công trung tâm 2 bàn
- Máy được trang bị hai nhóm nút dừng khẩn cấp, mỗi trục của thiết bị
- Có công tắc hành trình kép, bao gồm cả công tắc giới hạn tiếp điểm
- Hai phương pháp là bảo vệ giới hạn cuối của việc đi lại;
- An toàn, chắc chắn, hoạt động dễ dàng và đa chức năng
- Công tắc điều khiển chân phạm vi 2 nhóm (chia thành vùng A và vùng B) hình vuông
- Dễ dàng vận hành các thiết bị điều khiển điện, chống ma sát, chịu nhiệt độ cao và thấp
- Nó có khả năng chống ăn mòn hóa học và có hiệu suất bảo vệ an toàn cao;
- Hệ thống truyền động được trang bị thiết bị bảo vệ quá tải, có thể bảo vệ hiệu quả sự an toàn của người vận hành máy;
- Trạng thái của động cơ, xi lanh và nút dừng khẩn cấp của từng bộ phận được hiển thị thông qua màn hình tiếp xúc để giúp nhân viên vận hành và bảo trì loại bỏ lỗi.
