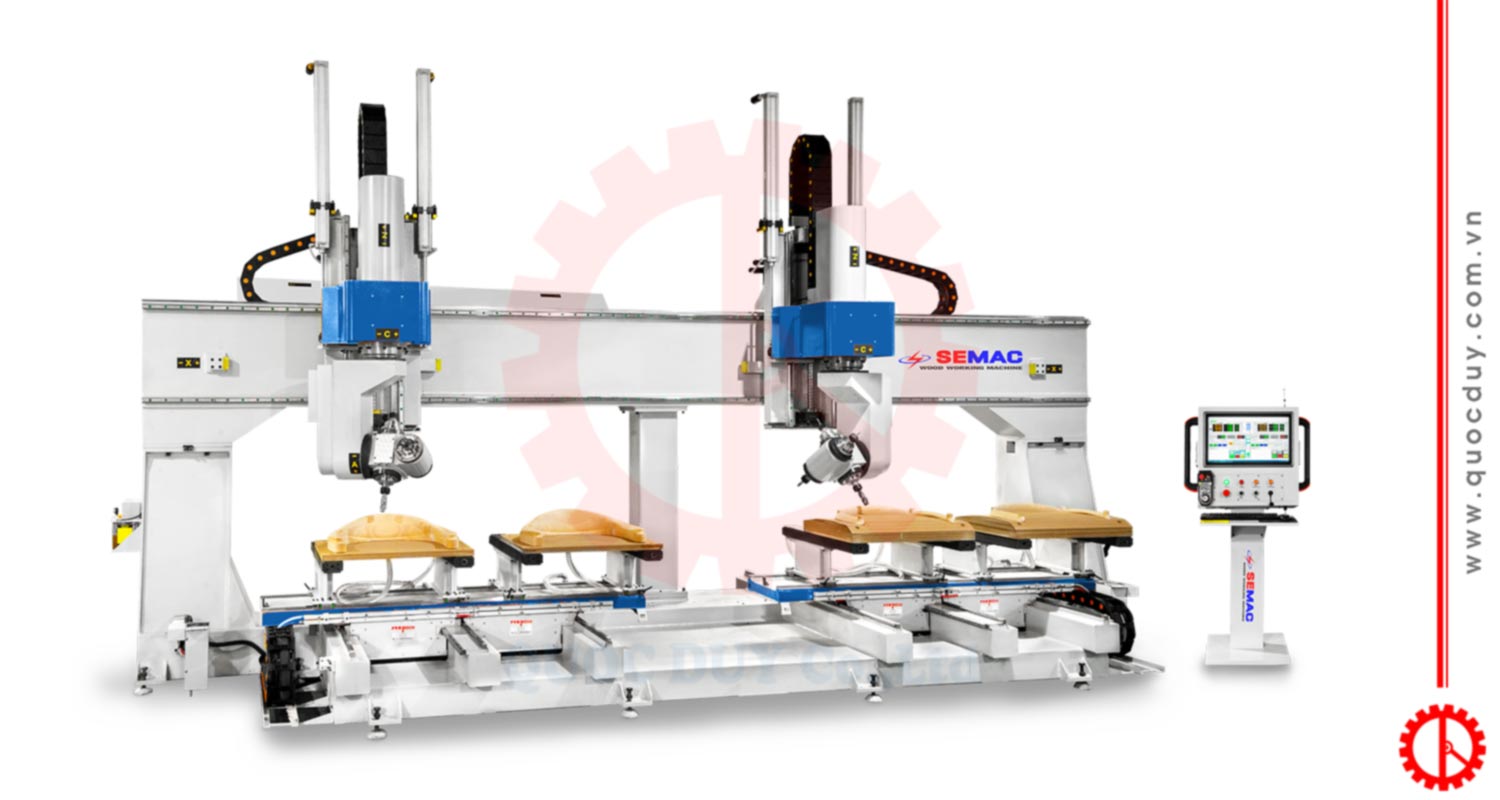

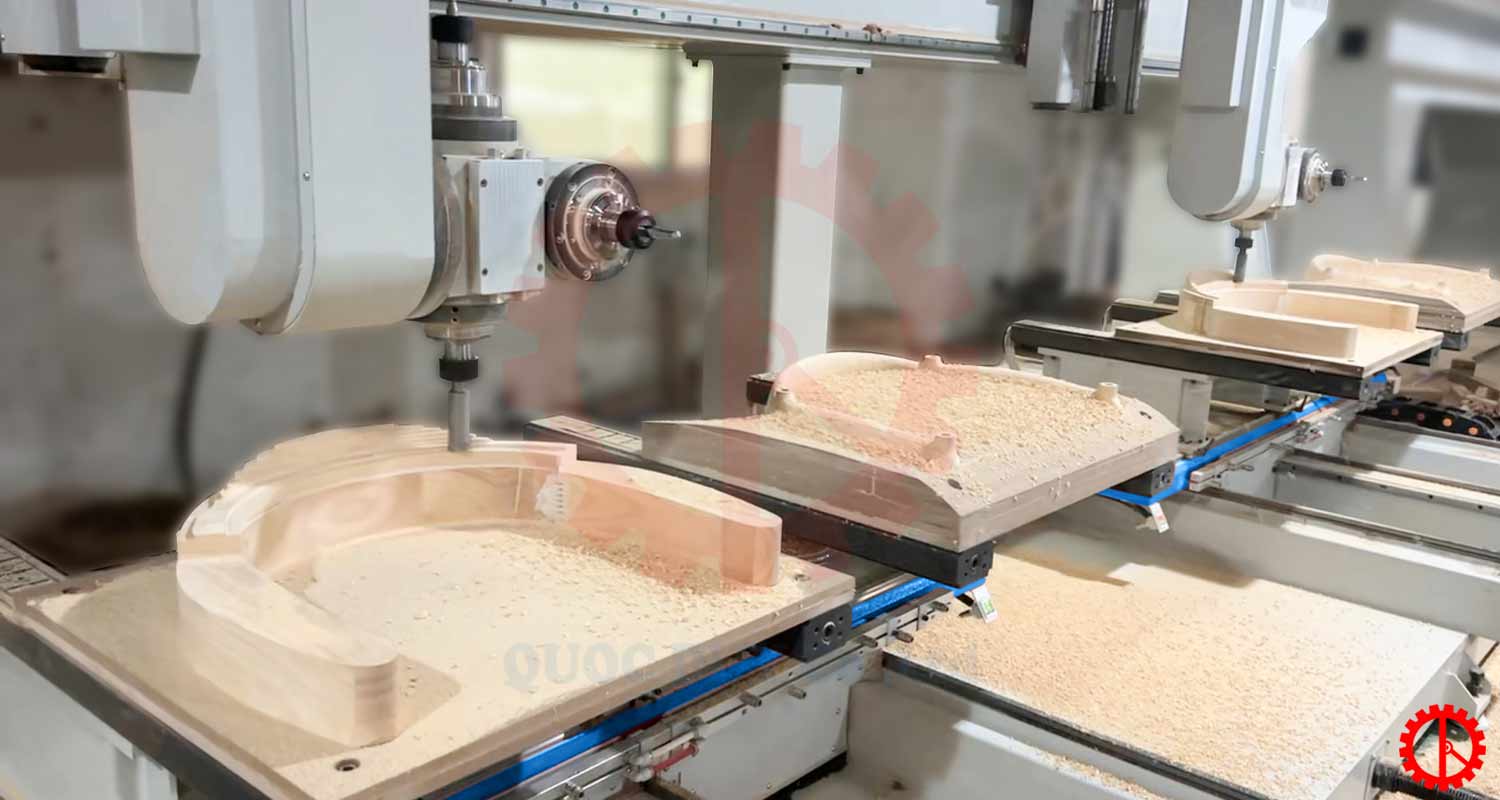

Máy CNC 5 trục 2 đầu độc lập – TWIN 524 là dòng máy với thiết kế bàn 2 làm việc độc lâp có thể gá 4 sản phẩm cùng lúc tăng năng suất làm việc, xử lý mọi biên dạng 3D phức tạp như mê ghế, tựa ghế, chân ghế,… với tốc độ nhanh chóng và độ chính xác. Sản phẩm sau khi gia công đạt được độ hoàn thiện cao.
Đặc điểm máy cnc 5 trục 2 đầu độc lập
- Bộ điều khiển OSAI – Ý hoạt động ổn định với dễ dàng vận hành thao tác với độ chính xác cao.
- Máy thực hiện đa dạng các chức năng phay, khoan xẻ rãnh, cắt vát nghiêng 45 độ,.. với 5 trục chuyển động giúp máy gia công xử lý các biên dạng phức tạp dễ dàng.
- Máy thực hiện hoàn thiện sản phẩm nhanh chóng chỉ trong 1 quy trình gia công, giúp tiết kiệm chi phí và nâng cao năng suất làm việc
- Với khung máy thiết kế chắc chắn, đảm bảo máy hoạt động ổn định trong quá trình gia công sản phẩm.
- Thiết kế hai đầu 5 trục độc lập có thể gia công cùng một sản phẩm hoặc gia công hai loại sản phẩm khác nhau đồng thời.

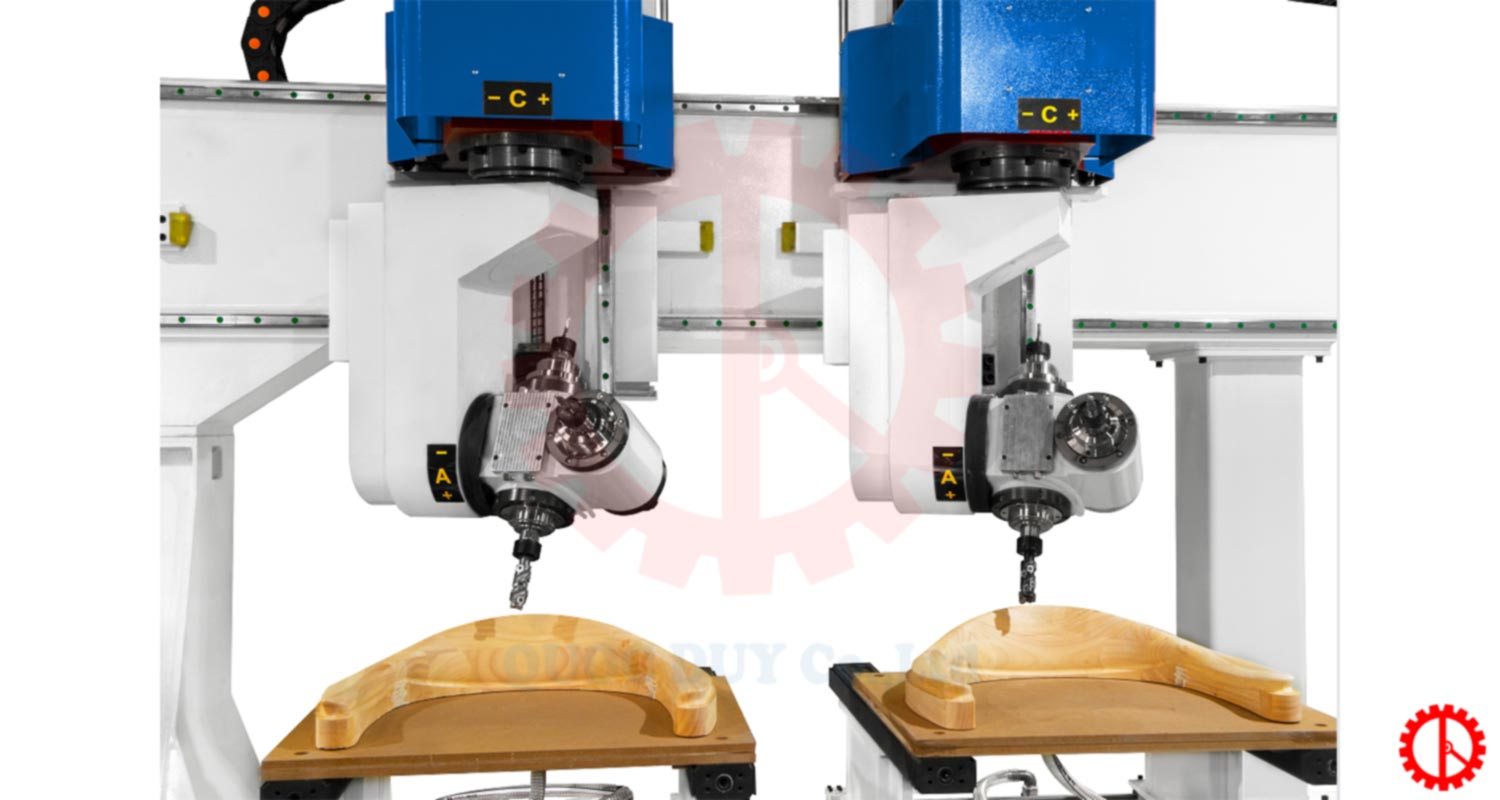

- Sử dụng đầu trục chính kép công suất 7.5Kw bố trí hai động cơ dạng chữ thập có thể lắp đồng thời 4 dao cho phép gia công đồng thời các sản phẩm khác nhau tăng hiệu suất gia công, tiết kiệm thời gian sản xuất.
- Trục chính được làm mát qua bộ chiller giúp máy hoạt động ổn định.
- Bàn làm việc hút chân không dạng thanh điều chỉnh linh hoạt có thể điều chỉnh trái – phải, điều chỉnh nhanh chóng việc kẹp và định vị, thuận tiện lắp thêm các đồ gá khí nén. Chuyển đổi nhanh chóng giữa các đồ gá cong và phẳng.
- Đặc biệt phần mềm mô phỏng 3D: Tránh rủi ro va chạm, giúp loại bỏ các khoảng dừng và đường chạy dao không cần thiết, giảm thời gian lập trình và nâng cao hiệu quả sản xuất. Nó cũng tương thích với nhiều phần mềm lập trình trên thị trường như NX, AlphaCam, PowerMill, v.v., và dễ dàng vận hành thao tác.

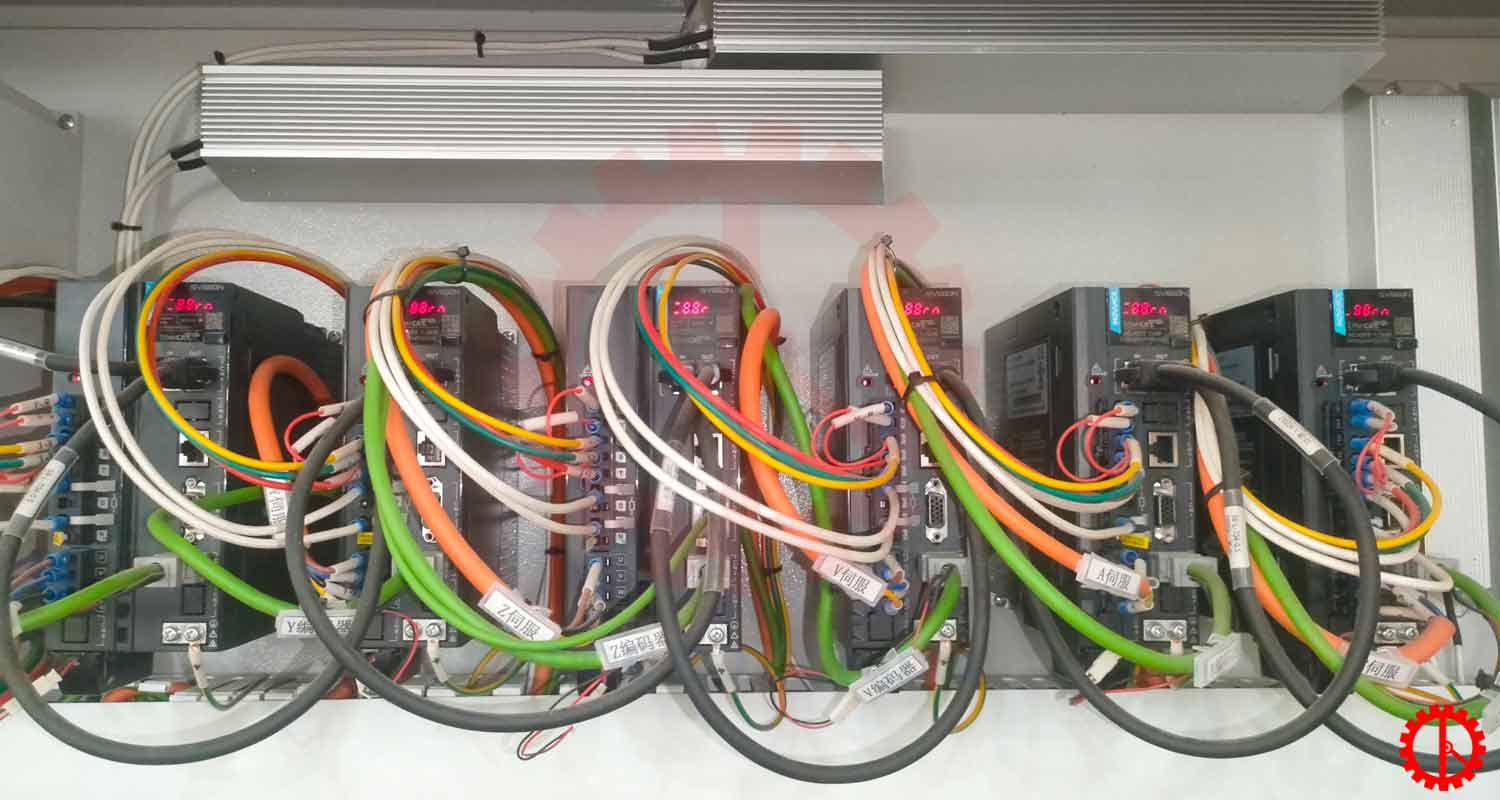

- Động cơ servo INOVANCE + cấu trúc truyền động độ chính xác cao: Hệ thống cơ khí sử dụng động cơ servo để dẫn động các cấu trúc truyền động độ chính xác cao trên mỗi trục.
- Tay quay điều khiển cầm tay được thiết kế riêng, tăng cường khả năng điều khiển máy, nâng cao hiệu quả công việc, cấu trúc đơn giản và dễ vận hành. Kết nối có dây với bảng điều khiển giúp tránh mất kết nối.
- Hộp giảm tốc Sumitomo (Nhật Bản) vận hành êm ái và độ ồn thấp. Hệ số ma sát thấp loại bỏ sự trượt tương đối trong vùng ăn khớp, giảm thiểu mài mòn và đảm bảo độ bền.
- Môi trường lắp đặt và sử dụng thiết bị: Không lắp đặt trên đất mềm, nên lắp đặt trên sàn cứng như bê tông.

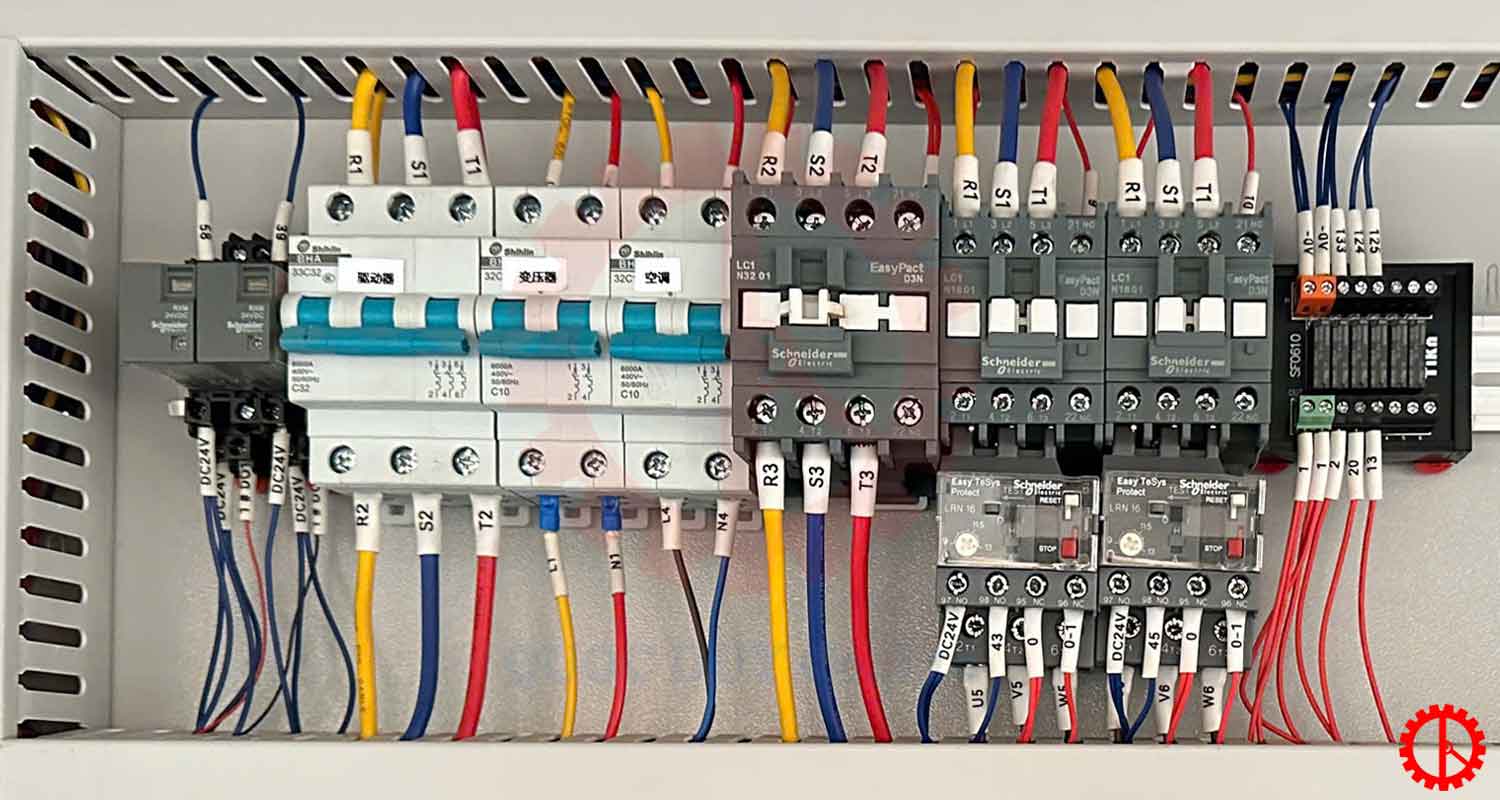

- Sử dụng linh kiện chính hãng như Airtac, Schneider, Omron,.. giúp máy hoạt động ổn định, tuổi thọ cao.
- Bộ bơm dầu tự động tới các cơ cấu truyền động như ray trượt, thanh răng, bánh răng,.. đảm bảo chuyển động mượt mà với độ chính xác cao.
Thông số kỹ thuật máy cnc 5 trục 2 đầu độc lập
| Kích thước bàn làm việc | : 2000x940mm x 2 bàn |
| Hành trình trục X | : 2200 mm |
| Hành trình trục Y | : 1700 mm |
| Hành trình trục Z | : 850 mm |
| Hành trình trục C | : ±400° |
| Hành trình trục A | : xoay liên tục |
| Tốc độ di chuyển tối đa trục X | : 70m/phút |
| Tốc độ di chuyển tối đa trục Y | : 70m/phút |
| Tốc độ di chuyển tối đa trục Z | : 50m/phút |
| Công suất động cơ servo trục X | : 1.5 Kw x 2 cái |
| Công suất động cơ servo trục Y | : 1.5 Kw x 2 cái |
| Công suất động cơ servo trục Z | : 2.0 Kw x 2 cái |
| Công suất động cơ servo trục C | : 1.5 Kw x 2 cái |
| Công suất động cơ servo trục A | : 1.0 Kw x 2 cái |
| Công suất động cơ trục chính | : 7.5 kW x 2 cụm – tốc độ 18000 rpm |
| Công suất bơm hút chân không | : 4kW x 2 cái ( Option: 7.5 Kw x 2 cái) ( loại khô ) |
| Tổng công suất | : 61 kW |
| Điện áp | : 380V/50Hz |
| Áp suất làm việc | : 0.7 – 0.8 MPa |
| Trọng lượng máy | : 10000 kg |
| Kích thước máy | : 6000x3350x3600mm |
Lưu ý: Thông số kỹ thuật, đặc điểm thiết kế, màu sắc máy có thể thay đổi mà không cần thông báo trước, nhưng vẫn không làm thay đổi chức năng và khả năng vận hành của máy.
