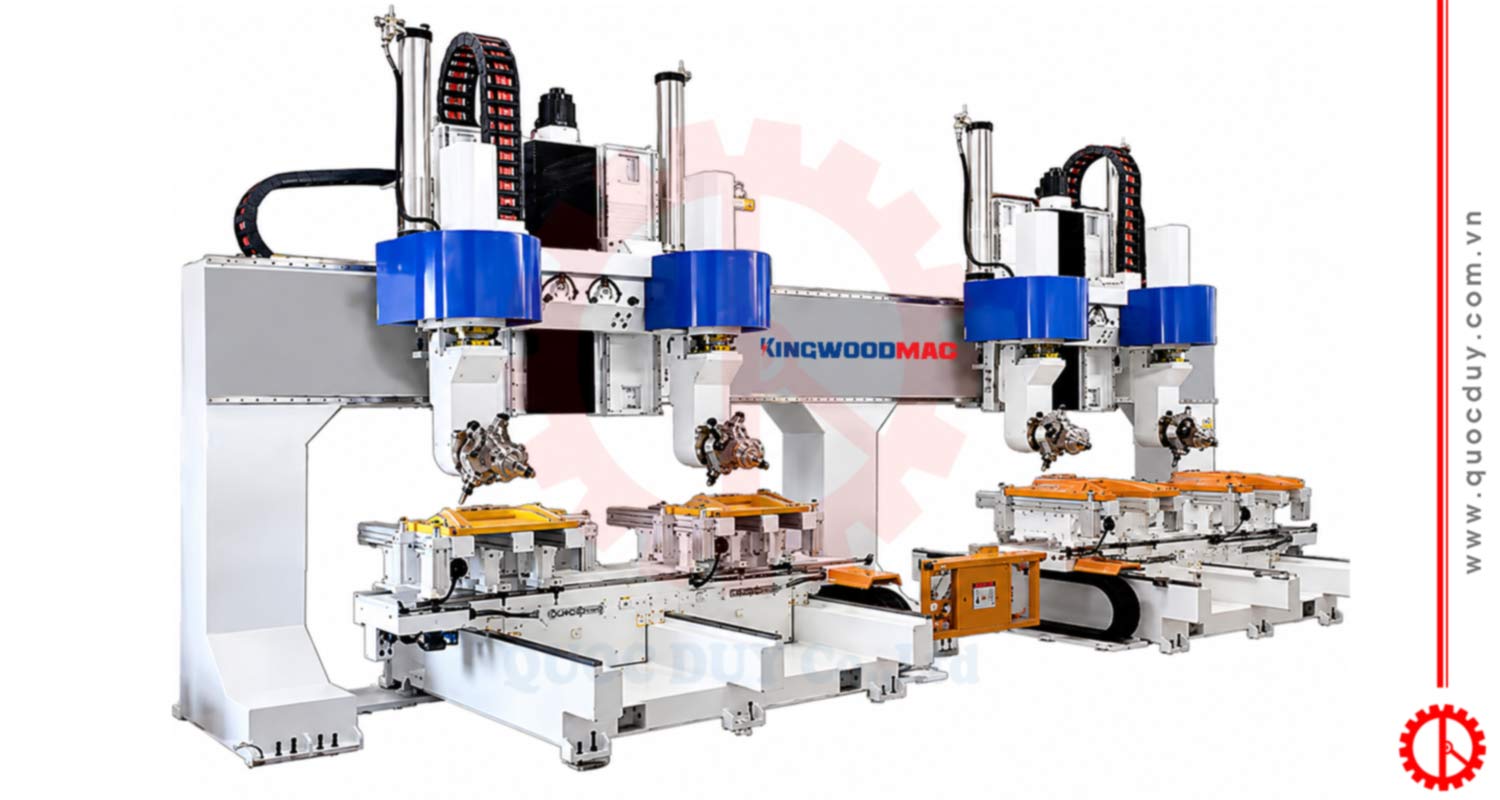

Máy phay cnc gia công trung tâm SM MASTERTRO-T3CU-28
Giới thiệu chi tiết máy phay cnc gia công trung tâm
Tính năng nổi bật
- Máy phay cnc router chuyển động 5 hướng trục SM-MASTERTRO-T3CU-S còn được gọi với những tên gọi khác nhau như: Máy gia công cnc 5 trục hai bàn thay dao tự động, Máy phay cnc router 3d với thiết kế chuyển động 5 hướng trục,…
- Vì chuyển động 5 hướng trục nên máy chuyên dùng gia công sản phẩm phúc tạp, sản phẩm 3D, máy với thiết kế 4 đầu dao xoay liên tục, có thể gắn lưỡi cưa lớn.
- Thiết kế với 2 bàn làm việc và hệ thống thay dao tự động giúp tiết kiệm thời gian thay dao cụ.
- Màn hình làm việc độc lập giúp dễ dàng thao tác và kiểm soát thông số máy trong thời gian máy hoạt động.
- Hệ thống cấp dầu bôi trơn hoạt động liên tục giúp đam bảo máy hoạt động nhịp nhàng, trơn tru.
- Ray dẫn hướng tuyến tính nhập khẩu từ Đài Loan. Hai bàn làm việc độc lập với tính linh hoạt cao được sử dụng để tải và dỡ hàng, Điều chỉnh rất đơn giản và nhanh chóng.
- Chế độ gia công đồng bộ: hai bàn được ghép lại thành một bàn bằng NC, và bàn trở nên lớn hơn, thích hợp để gia công các phôi lớn.
Trục gia công
Trục phay
Trục phay
Sản phẩm gia công
Thông số kỹ thuật máy phay CNC gia công trung tâm
| Kích thước bàn hút chân không | : 1200 x 1500 mm |
| Số bàn làm việc | : 2 |
| Hành trình làm việc trục X | : 4200 mm |
| Khoảng cách giữa 2 cột | : 3770 mm |
| Hành trình làm việc trục Y | : 2900 mm |
| Hành trình làm việc trục U | : 2900 mm |
| Hành trình làm việc trục Z | : 1000 mm |
| Tốc độ di chuyển trục X | : 60 m/phút |
| Tốc độ di chuyển trục Y | : 60 m/ phút |
| Tốc độ di chuyển trục Z | : 60 m/ phút |
| Tốc độ di chuyển trục U | : 60 m/ phút |
| Tốc độ di chuyển trục C | : ± 400 độ |
| Tốc độ di chuyển trục A (đầu xoay) | : xoay liên tục |
| Hệ thống CNC | : OSAI (Ý) |
| Công suất trục 1 | : 12Kw, thay dao tự động |
| Công suất trục 2 | : 9.5 Kw (thay dao thủ công) |
| Tốc độ trục 1 | : 24000 rpm |
| Khay dao | : 9 |
| Linh kiện bàn làm việc | : 12 kẹp xy lanh / 12 ly hút chân không |
| Trục X/Y/U/Z | : Trục vít |
| Bộ điều khiển servo | : Yaskawa – Nhật bản |
| Hút chân không | : 5.5 HP x 2 |
| Điện áp | : 3 pha , 380V , 50HZ |
| Khí nén | : 6 bar |
| Tổng công suất | : 40Kw |
| Kích thước máy | : 6400 x 6000 x 4000 mm |
| Kích thước tủ điều khiển | : 1200 x 600 x 1800 mm |
| Trọng lượng máy | : 8500 kg |
