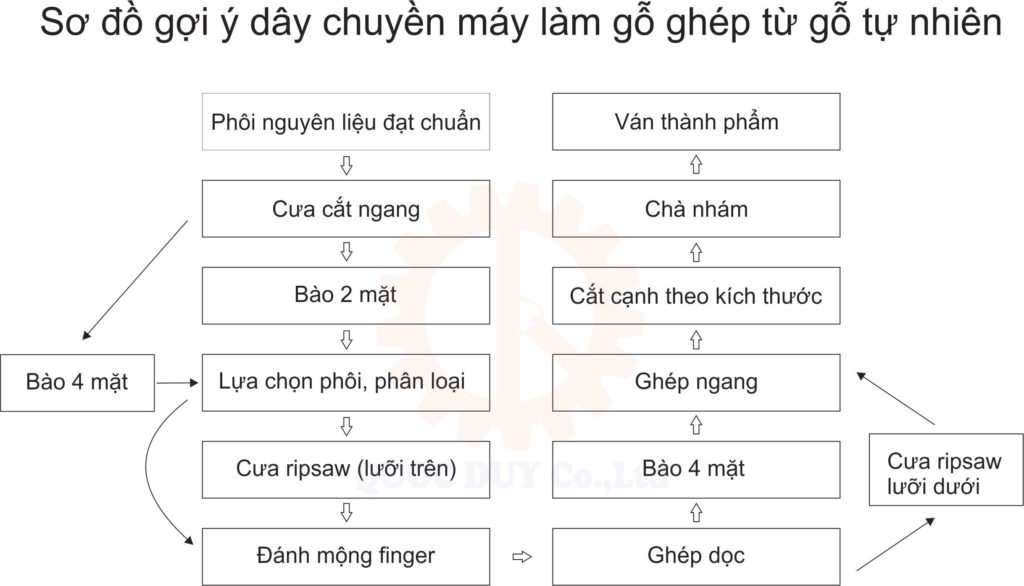

Để bạn có thể dễ dàng hiểu rõ về chuyền làm ván ghép gỗ trước tiên bạn nên xem quy trình sơ đồ các giai đoạn ghép gỗ để phần nào nắm được các bước để chọn lựa máy cho phù hợp.

Từ quy trình của sơ đồ chúng tôi chia làm 3 giai đoạn sản xuất để bạn có thể phân biệt dễ dàng.
Giai đoạn 1 : Cắt tuyển lựa phôi & ghép finger
a) Cắt tuyển lựa phôi
Máy cắt khuyết tật tốc độ cao CFS-100
Nguyên lý hoạt động của máy là sẽ tự động nhận dạng vị trí cần loại bỏ qua đường ký hiệu của phấn dạ quang. Phần dạ quang bạn có dễ dàng tìm mua hoặc tại Quốc Duy cũng có cung cấp.
– Tốc độ đưa phôi lớn nhất lên đến 80 m/phút
– Số lần cắt trên 80 lần/phút
– Cắt chính xác cao, sai số trong khoảng ± 1mm
– Điều khiển bằng màn hình cảm ứng giúp dễ dàng điều chỉnh
Máy bào gỗ hai mặt 6 tấc dao thẳng- YA 610AD
Với máy bào 2 mặt khổ rộng 6 tấc bạn có thể chà nhiều thanh gỗ cùng lúc tùy theo kích thước gỗ mà số lượng khác nhau. Cuốn phôi tự động bào.Tốc độ có thể tùy chỉnh.
Đặt độ dày cần bào bằng mẫu : Bề dày cắt có thể được cài đặt bằng cách sử dụng một khối gỗ có cùng bề dày như sản phẩm.Nó sẽ so sánh với giới hạn nút điều khiển để cài đặt bề dày cắt một cách thuận tiện và nhanh chóng
– Tốc độ trục dao 4000 vòng/phút
– Tốc độ đưa phôi 7 – 20 m/phút
b) Ghép finger ra thanh

Dây chuyền finger ghép dọc tự động
Máy được thiết kế đặc biệt tạo sản phẩm chính xác và là giải pháp gia công tuyệt vời trong ghép nối đầu, nhờ vậy thu được sản phẩm chất lượng tuyệt hảo, ổn định giảm tối đa phế phẩm do phải gia công trên nhiều công đoạn rời rạc.
Khiển bằng động cơ servo thay thế cho truyền động cũ, làm gia tăng tốc độ và sự ổn định của máy
Chúng tôi đã cải tiến để việc cắt tăng thêm công suất 50%.
Giao diện điều khiển được cải tiến giúp dễ dàng và điều khiển nhanh.
Giai đoạn 2 : Ghép ván ngang thành tấm
04 máy cưa ripsaw +02 ghép cao tần khổ lớn
Máy cưa rong lipso cạnh thẳng
Để đảm bảo chất lượng ván gỗ ghép được thẳng độ dính chặt tuyệt đối bạn phải làm phẵng các cạnh gỗ bằng máy cưa ripaw lưỡi dưới.
– Bề dày làm việc lớn nhất 120 mm
– Tốc độ làm việc 3000 vòng/phút
– Tốc độ đưa phôi 11 – 26 m/phút
Máy ghép ngang cao tần cho ván dài
– Sử dụng sóng cao tần kép kín (tự phát – tự tiêu thụ) công suất cao và an toàn với người lao động.
Giai đoạn 3: Cắt thành phẩm & làm láng
Sản lượng thấp trang bị 02 máy phay chà nhám thùng khổ 1300 + 02 máy cắt 4 biên tự động.
