CHUYỀN CẮT BÀO CHỌN LỰA THÔNG MINH (CẮT – BÀO – SCAN – LỰA PHÔI) – SDC Z03

KINGWOODMAC

Danh mục: Máy cưa cắt ngang - khuyết tật

Mô tả

Chuyền cắt bào chọn lựa thông mình (CẮT – BÀO – SCAN – LỰA PHÔI ) – SDC Z03

1. Máy cưa cắt ngang tốc độ cao

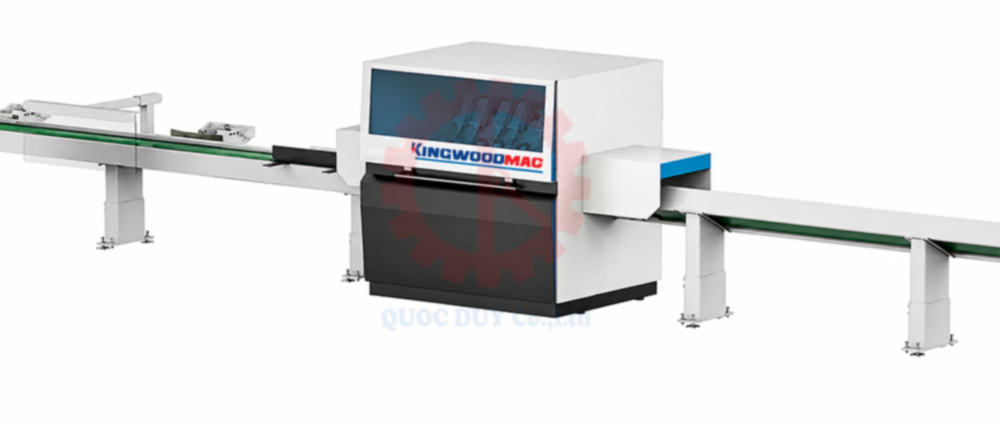

Máy cắt ngang chuyền cắt bào chọn lựa thông minh

Chức năng máy cưa cắt ngang tốc độ cao

Tối ưu theo chiều dài : Tối ưu hóa dựa trên danh sách cắt đã chọn, thực hiện cắt theo tỷ lệ thu hồi phôi (tỷ lệ ra gỗ) tối đa. Có thể chọn chế độ ghép mộng (finger-joint) hoặc không ghép mộng.
Tối ưu theo cấp chất lượng Tối ưu hóa quy cách cho tối đa 200 loại chiều dài và 8 cấp chất lượng. Tự động hạ cấp phần gỗ thừa của cấp chất lượng cao xuống quy cách chiều dài tương đương để tối đa hóa giá trị.
Tối ưu theo giá trị : Dựa trên giá trị đã cài đặt trong danh sách cắt tối ưu, thực hiện cắt theo phương án có tổng giá trị cao nhất.
Loại bỏ khuyết tật: Chỉ cắt bỏ các phần khuyết tật trên phôi gỗ như mắt gỗ, vết xé/nứt, mục rỗng,…
Tối ưu theo số lượng: Tối ưu hóa dựa trên số lượng quy cách theo trạng thái đơn hàng, tự động hoàn thành nhiệm vụ số lượng cho tất cả các quy cách.
Cắt ưu tiên chiều dài lớn: Luôn luôn ưu tiên thực hiện cắt các kích thước dài nhất trong danh sách cắt trước.
Tối ưu theo chiều rộng: Căn cứ vào chiều rộng của phôi gỗ, máy sẽ tự động chọn danh sách gia công phù hợp từ 16 danh sách gia công để tiến hành cắt.
Cắt kết hợp: Cắt kết hợp phôi ngắn và phôi thừa/phế liệu lại với nhau để tạo thành một thanh gỗ hoàn chỉnh dùng cho ghép mộng (finger-joint), giúp giảm thiểu hao hụt gỗ.

Thông số máy cưa cắt ngang tốc độ cao

Tổng công suất động cơ	:20.65 kW
Rô-lô cuốn phôi dưới	: 6 rulo
Rô-lô ép cuốn phôi trên	: 6 rulo
Tốc độ cuốn phôi tối đa	: 300 m/phút
Đường kính lưỡi cưa tiêu chuẩn	: 500 mm
Tốc độ quay trục cưa	: 4350 vòng/phút
Mặt cắt nhỏ nhất	: 12 x 30 mm
Phạm vi cắt tối đa (Rộng – Cao)	: 270mm-30mm, 240mm-55mm
Chiều dài cắt ngắn nhất	: 150 mm
Chiều dài phôi vào tối thiểu	:600 mm; (Kết nối máy quét Scanner: tối thiểu 800 mm)
Chiều dài phôi vào tối đa	: 6300 mm
Chiều rộng băng tải	: 250 mm
Bộ đẩy phôi bàn ra liệu	: Trang bị 5 nhóm (5 bộ)
Hệ thống thổi bụi/đầu thừa đuôi phôi	: Có
Nhập/xuất dữ liệu excel	: Có
Cổng mạng Ethernet	: Có
Tính năng kết nối máy quét khuyết tật gỗ	: Có
Đường kính cổng hút bụi	: 2x125mm
Lưu lượng hút bụi	: 260m³/h
Trọng lượng máy	: 1660 kg

2. Băng tải nâng phế liệu

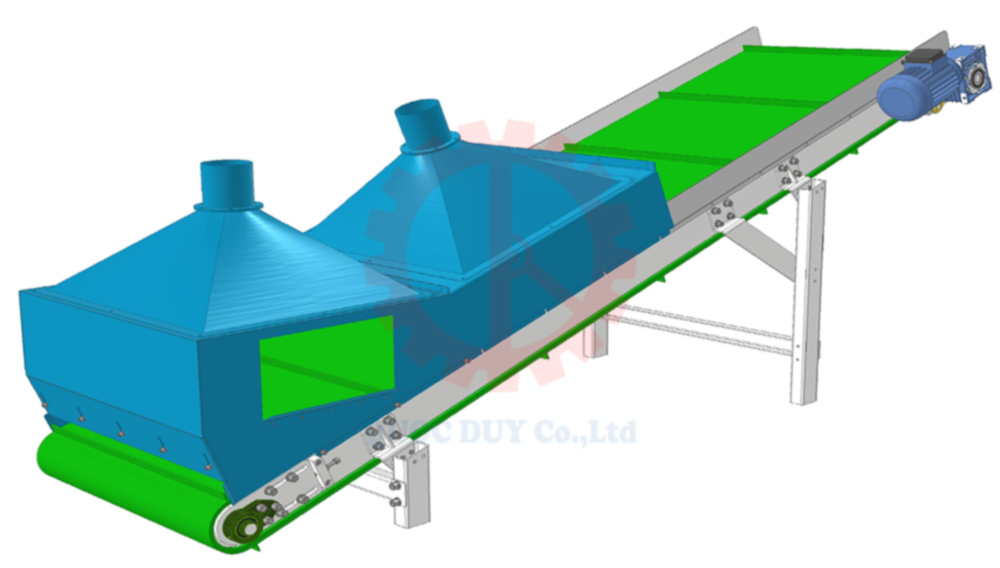

Băng tải nâng phế liệu chuyền cắt bào chọn lựa thông minh

Kích thước thiết bị	:1800x650x1650 mm
Khung máy	:Tấm thép hạng nặng hàn thành hình (sơn phủ tĩnh điện bề mặt)
Băng tải vận chuyển hạng nặng : Băng tải có gờ chắn hai bên	: Băng tải có gờ chắn hai bên
Chiều rộng làm việc	: 500 mm
Tải trọng tối đa	: 50 Kg
Tốc độ đưa phôi	: 20 m/phút
Công suất	:1.5 kW
Đường kính cổng hút bụi	: 100 mm

3. Băng tải cao su

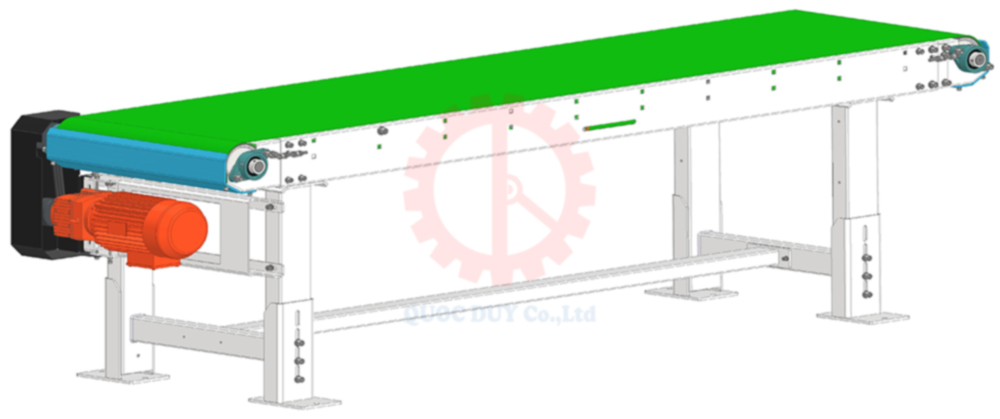

Băng tải cao su chuyền cắt bào chọn lựa thông minh

Khung máy	: Tấm thép hạng nặng hàn thành hình (sơn phủ tĩnh điện bề mặt)
Băng tải vận chuyển hạng nặng	: băng tải màu xanh sẫm (dày 3mm)
Chiều rộng làm việc	: 250 mm
Tải trọng tối đa	: 25 Kg
Tốc độ vận chuyển	: 5 – 20 m/phút
Phương thức cấp liệu	: Vận chuyển bằng băng tải, điều chỉnh tốc độ bằng biến tần
Công suất	: 2.2 kW

4. Máy phân loại gỗ thông minh bằng AI

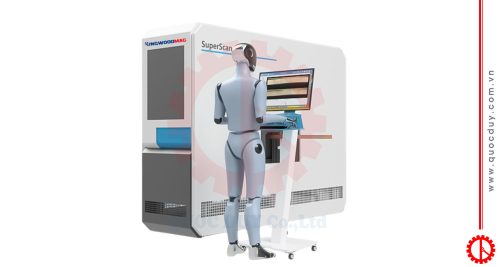

may phan loai phoi thong minh AI

Đặc điểm và chức năng của máy

Máy quét hình ảnh (Camera Scanner): Sử dụng camera quét dòng (Line Scan Camera) độ phân giải cao, chụp màu của thương hiệu DALSA (Canada), kết hợp với nhiều nguồn sáng laser và hệ điều hành tin cậy, thực hiện phân loại màu sắc và phân hạng phẩm chất cho các loại ván/thanh gỗ.
Máy quét phân cấp & phân màu 4 mặt CS1800: (Trang bị cơ cấu đẩy/đá liệu số 1 đến 8, có thể tự cài đặt cấu hình).
Thứ nhất, kiểm tra bề mặt thô (chưa bào) để tiến hành phân loại: Bề mặt phẳng và mặt bên được phân thành 2 khu vực đẩy ra, sau đó chuyển sang dây chuyền bên ngoài để đưa vào máy bào hai mặt/bào cuốn. Trong Hình (A), tương ứng được đẩy ra ở vị trí số 1 và số 2.
Thứ hai, phân màu đối với phôi gỗ cấp A: Dựa theo nguyên tắc phân màu chính, sau đó phân thành các màu khác nhau và đẩy vào khu vực tương ứng ở các vị trí số 3, 4 và 5.
Thứ ba, phân màu đối với phôi gỗ cấp AB: Chủ yếu phân thành 2 tông màu và đẩy ra ở vị trí số 6 và số 7.
Thứ tư, mắt gỗ trắng (mắt sống) và phôi gỗ cấp C: Được đẩy ra ở vị trí số 8.
Thứ năm, phôi gỗ cần xử lý lại / làm lại (nứt, khuyết tật cạnh/viền, mắt sống…): Được đưa ra ở vị trí cuối cùng của đuôi dây chuyền.

Thông số kỹ thuật phân loại gỗ thông minh bằng AI

Quét hình ảnh	: LIGHTEYE
Số mặt quét	: Trên – Dưới – Trái – Phải (4 mặt)
Tốc độ cấp phôi	: 240 m/phút (Tốc độ phân loại tối đa)
Chiều dài phôi	: 150 – 600 mm
Chiều rộng phôi	: 30 – 100 mm
Chiều dày phôi	: 10 – 50 mm
Điều chỉnh độ dày	: Điều chỉnh bằng thước đo thủ công
Điều chỉnh chiều rộng	: Điều chỉnh bằng thước đo thủ công
Công suất máy cấp phôi CS2	: 1.5 + 1.1 = 2.6 kW
Công suất máy quét (Scanner)	: 2.2 kW
Tổng công suất	: 4.8 kW
Trang bị hệ thống ổn định nhiệt độ: Hệ thống giữ nhiệt độ ổn định cho module thu thập, tăng độ tin cậy và ổn định

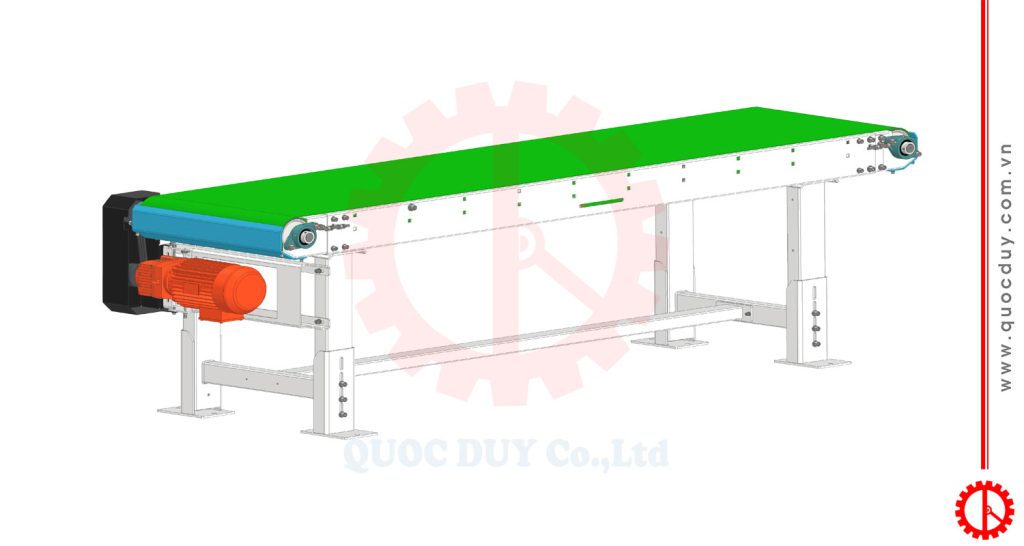

5. Băng tải cao su đưa phôi ra

Kích thước thiết bị	: 16801000700mm
Khung máy	: Tấm thép hạng nặng hàn thành hình (sơn phủ tĩnh điện bề mặt)
Chiều rộng làm việc	: 1000 mm
Tải trọng tối đa	: 25 Kg
Tốc độ vận chuyển	: 5 – 20 m/phút
Phương thức cấp liệu	: Vận chuyển bằng băng tải, điều chỉnh tốc độ bằng biến tần
Công suất	: 2.2 kW

Quốc Duy – Đơn vị cung cấp, chuyển giao công nghệ phân loại phôi gỗ tự động

Quốc Duy mang đến các giải pháp sơ chế hiện đai. Đầu tư đúng công nghệ là chìa khóa nâng cao năng lực cạnh tranh. Chúng tôi đồng hành cùng doanh nghiệp trong suốt quá trình từ tư vấn công nghệ, lựa chọn cấu hình máy, thiết kế dây chuyền đến lắp đặt và chuyển giao quy trình vận hành.

Với đội ngũ kỹ sư giàu kinh nghiệm cùng hệ thống dịch vụ kỹ thuật chuyên nghiệp, chúng tôi luôn sẵn sàng hỗ trợ khách hàng trong quá trình vận hành, bảo trì và nâng cấp thiết bị. Đây là nền tảng giúp doanh nghiệp khai thác tối đa hiệu quả đầu tư và phát triển sản xuất bền vững.

Liên hệ Quốc Duy ngay hôm nay để tư vấn chuyền cắt bào chọn lựa thông minh và các dòng máy chế biến gỗ phù hợp nhất với doanh nghiệp bạn:
