Máy gia công trung tâm cnc 5 trục là dòng máy CNC cao cấp chuyên dùng để gia công các chi tiết gỗ có biên dạng phức tạp, yêu cầu độ chính xác cao trong sản xuất nội thất, sofa, ghế gỗ và các sản phẩm gỗ định hình.
Với khả năng điều khiển đồng thời các trục X, Y, Z cùng 2 trục xoay A, C, máy có thể tiếp cận nhiều vị trí trên phôi, gia công các bề mặt cong 3D và góc nghiêng phức tạp mà không cần thay đổi vị trí gá đặt nhiều lần.
Máy phù hợp gia công:
- Tay ghế sofa, chân ghế, tựa lưng ghế
- Chi tiết nội thất cong 3D
- Chi tiết gỗ tự nhiên có hình dạng phức tạp
- Mẫu sản phẩm cần độ hoàn thiện cao
Ưu điểm máy gia công CNC 5 trục MASTER TC4
- Gia công chính xác với 5 trục chuyển động: Khả năng điều khiển đồng thời các trục giúp giảm số lần gá đặt, hạn chế sai lệch khi gia công các sản phẩm có nhiều góc và bề mặt phức tạp.

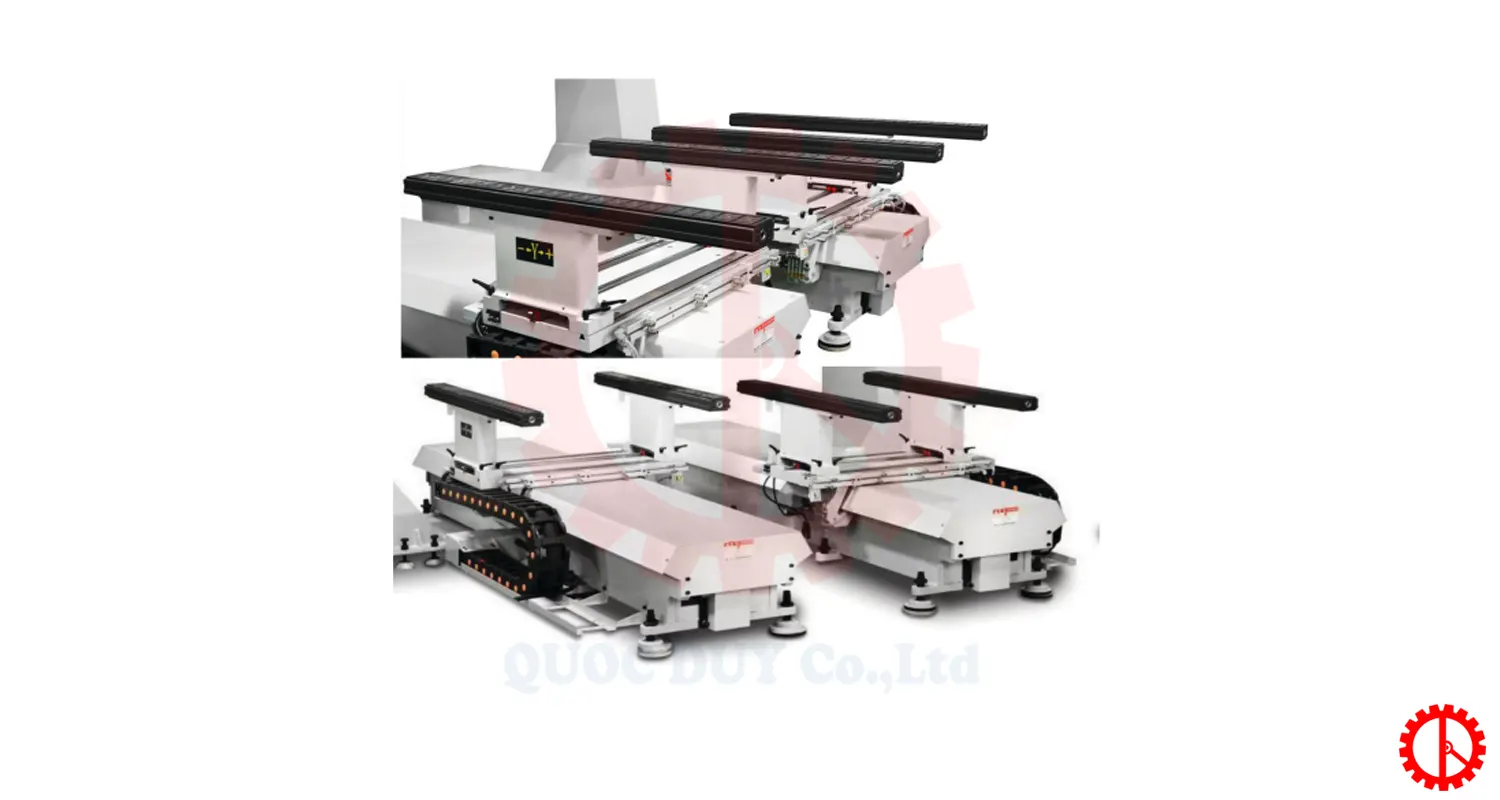

- Bàn hút chân không 2 bàn làm việc: Giúp cố định phôi chắc chắn trong quá trình gia công, đồng thời tăng tính linh hoạt khi vận hành.
- Gia công chính xác với 5 trục chuyển động: Khả năng điều khiển đồng thời nhiều trục giúp giảm số lần gá đặt, nâng cao độ chính xác cho các sản phẩm có nhiều góc gia công.

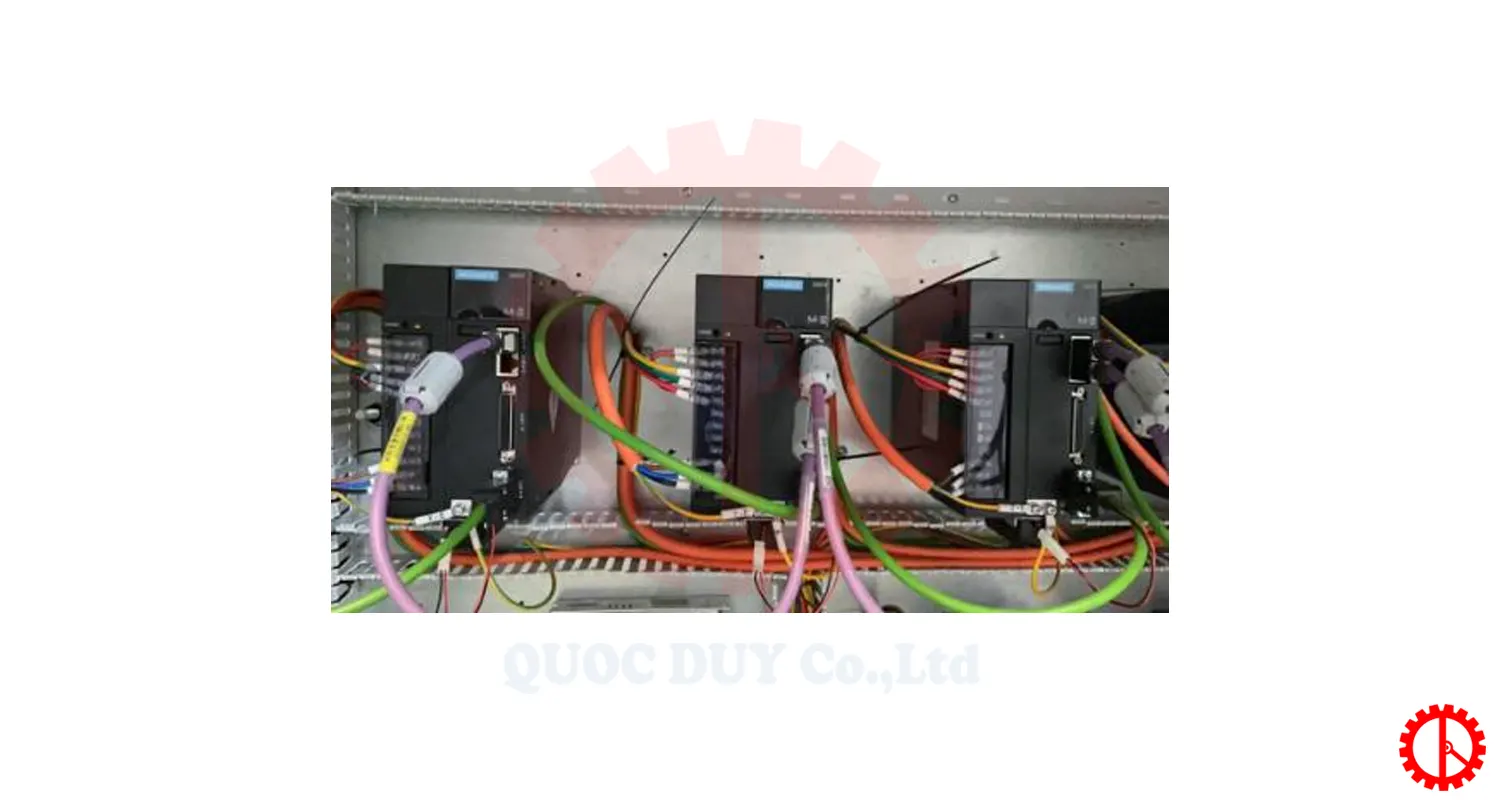

- Linh kiện công nghiệp chất lượng cao: Hệ thống servo, spindle và bộ điều khiển OSAI đáp ứng nhu cầu vận hành ổn định trong môi trường sản xuất
- Tối ưu quy trình sản xuất: Giảm thao tác thủ công, phù hợp với các xưởng nội thất cần nâng cao năng suất.
Thông số kỹ thuật máy gia công trung tâm cnc 5 trục MASTER TC4
| Kích thước bàn hút chân không | : 1130 x 1170mm x 2 bàn |
| Hành trình trục X | : 3450mm |
| Hành trình trục Y | : 2200mm |
| Hành trình trục Z | : 850mm |
| Khoảng cách giữa 2 trụ máy | : 3040mm |
| Tốc độ chuyển động trục X nhanh nhất | : 70m/phút |
| Tốc độ chuyển động trục Y nhanh nhất | : 70m/phút |
| Tốc độ chuyển động trục Z nhanh nhất | : 50m/phút |
| Motor Trục chính | : 9.6 Kw x 4 |
| Góc chuyển động trục C | : ± 400 độ |
| Trục A | : Chuyển động liên tục |
| Tổng công suất | : 34.5kw |
| Điện áp | : 3 pha, 380V , 50Hz |
| Khí nén | : 6 bar |
| Motor servo trục X | : 2 Kw |
| Motor servo trục Y | : 1.5 Kw |
| Motor servo trục Z | : 2 Kw |
| Motor servo trục A | : 1 Kw |
| Motor servo trục C | : 1.5 Kw |
| Motor servo trục V (bàn làm việc) | : 1.5 Kw |

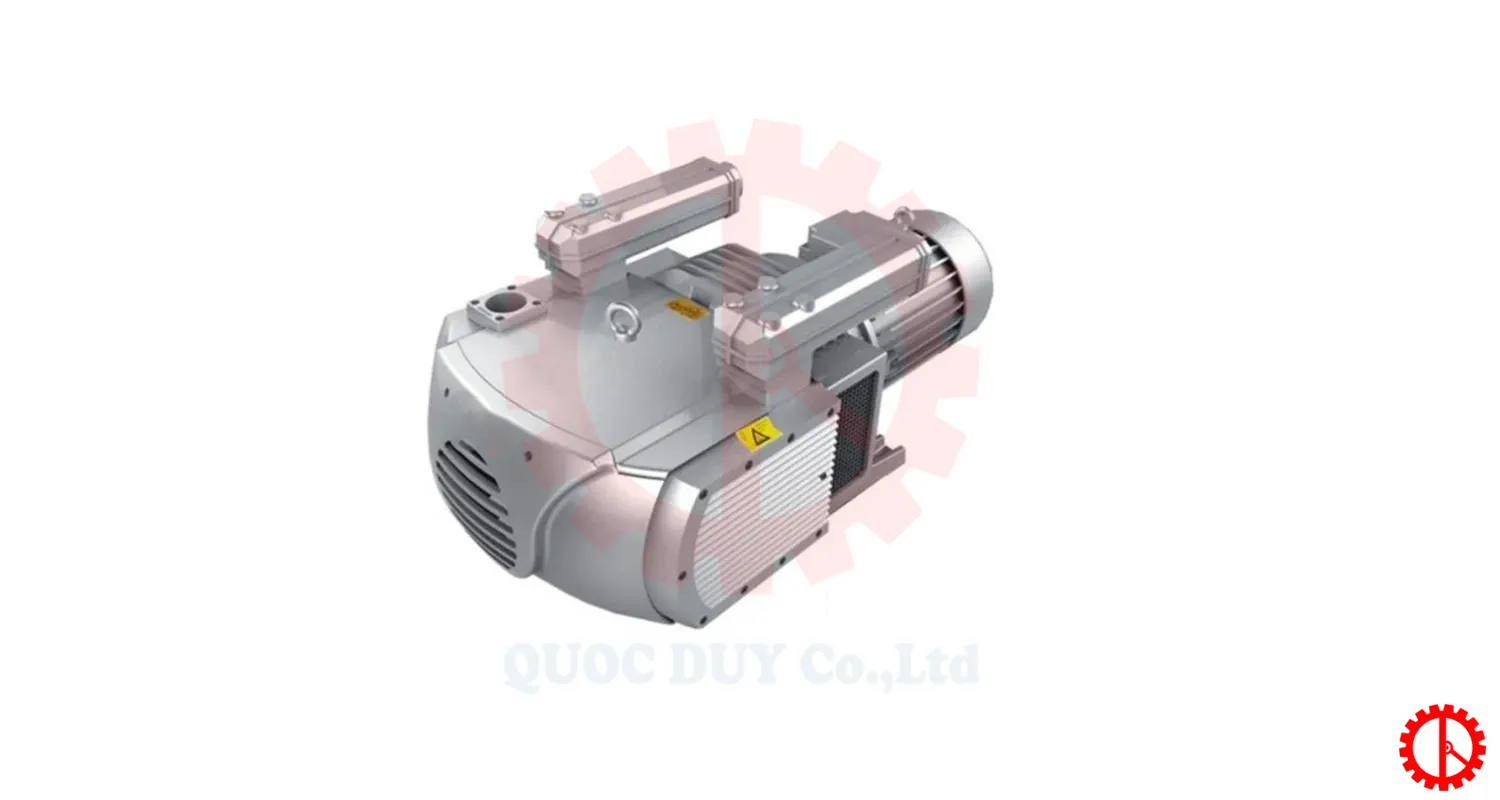

| Motor hút chân không | : 4 Kw x 2 |
| Kích thước máy | : 4750 x 3400 x 3450 mm |
| Trọng lượng | : Khoảng 6500kg |
Lưu ý: Thông số kỹ thuật, đặc điểm thiết kế, màu sắc máy có thể thay đổi mà không cần thông báo trước, nhưng vẫn không làm thay đổi chức năng và khả năng vận hành của máy.
> Xem thêm máy CNC 3D 5 trục
Video vận hành máy cnc 5 trục MASTER TC4
Báo giá máy cnc trung tâm 5 trục MASTER TC4
Giá máy CNC 5 trục MASTER TC4 phụ thuộc vào cấu hình máy, kích thước bàn làm việc, công suất spindle, hệ điều khiển và yêu cầu gia công thực tế của từng nhà máy.
Quốc Duy cung cấp các dòng máy CNC phục vụ sản xuất nội thất, sofa, cửa gỗ và sản phẩm gỗ công nghiệp. Đội ngũ kỹ thuật hỗ trợ tư vấn cấu hình, lắp đặt, bàn giao và hướng dẫn vận hành theo nhu cầu thực tế của từng nhà máy.
Liên hệ Quốc Duy để được tư vấn cấu hình và báo giá máy gia công trung tâm CNC 5 trục phù hợp với nhu cầu sản xuất:
- Email: info@quocduy.com.vn
- Hotline: 0903 600 113

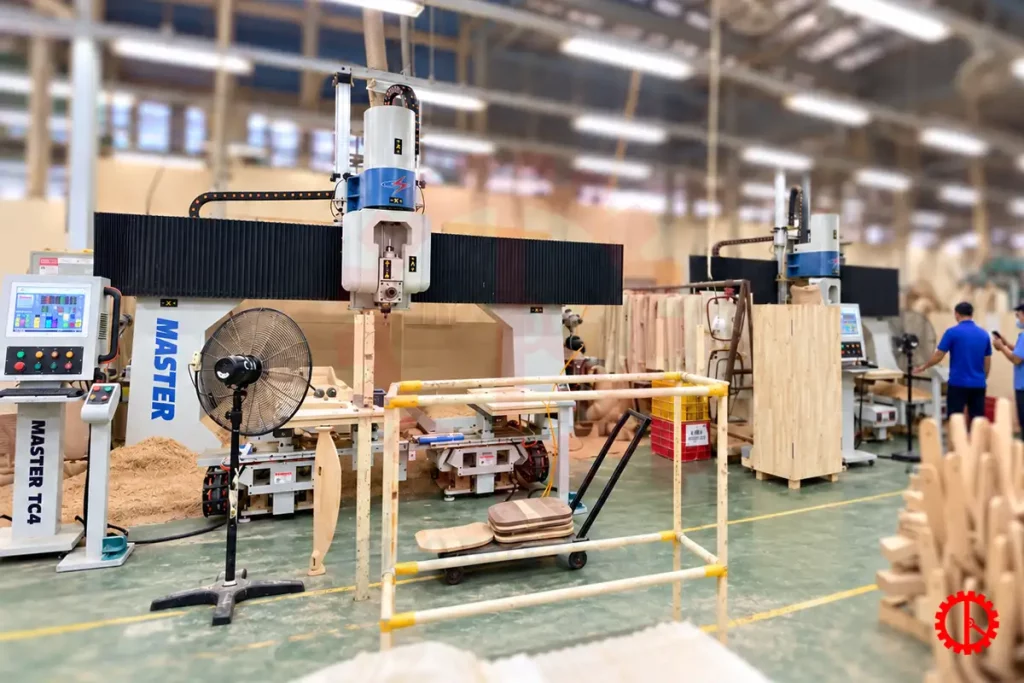

Quý khách có thể trực tiếp tham quan máy và quy trình vận hành tại xưởng sản xuất máy chế biến gỗ Quốc Duy để đánh giá khả năng gia công thực tế.
