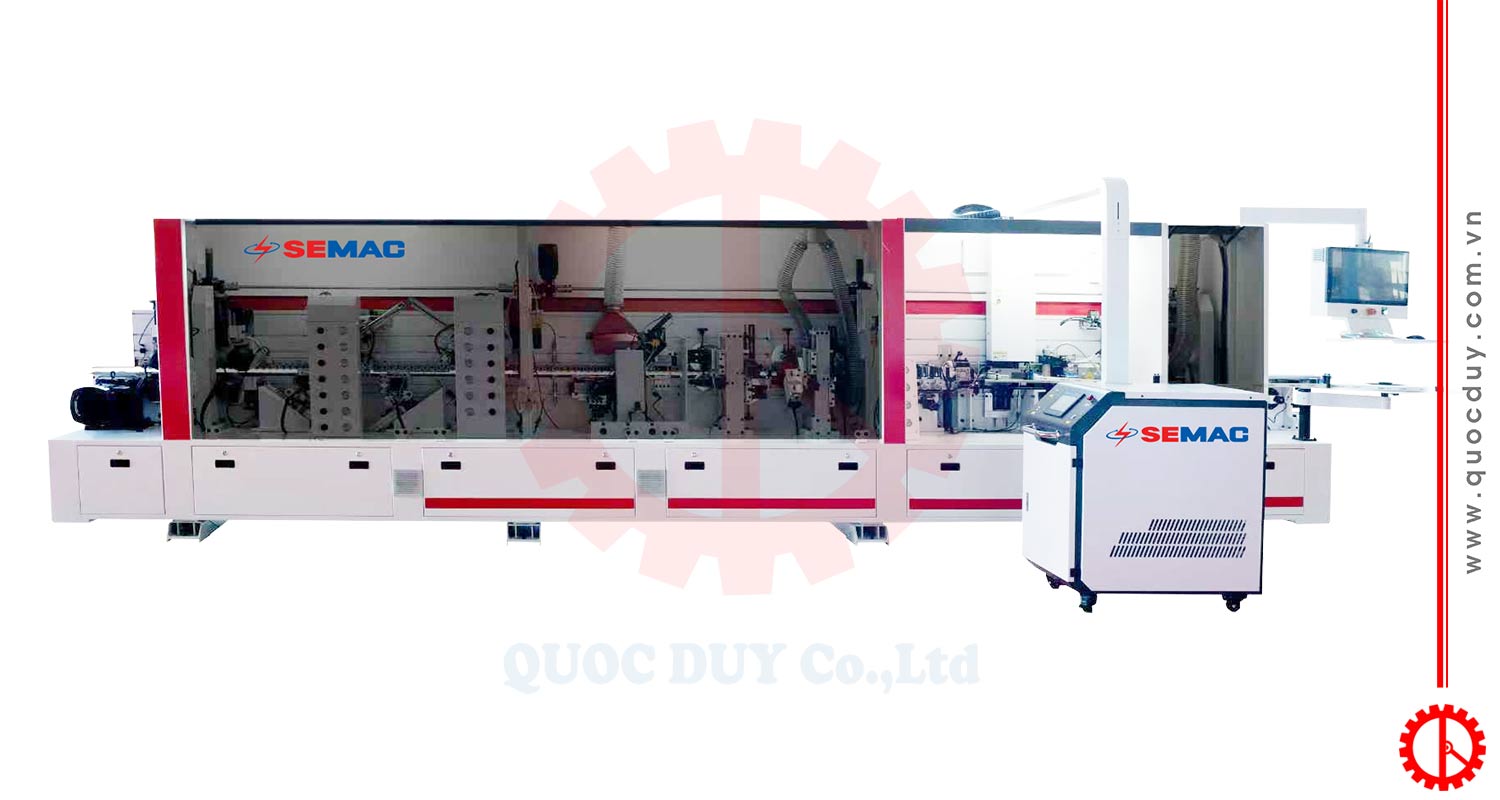

MÁY CẮT DÁN XÉN CẠNH TỰ ĐỘNG – DÁN LASER – SMLM 668G

• Bàn điều khiển máy tính công nghiệp 21 inch, tích hợp màn hình cảm ứng + chuột/bàn phím trong một khối.
• Điều khiển bằng PLC.
• Khởi động một nút, tiết kiệm năng lượng, thân thiện môi trường, tích hợp nhiều cảnh báo và bảo vệ an toàn.

Dầm ép bằng nhôm định hình, đảm bảo độ chính xác và độ thẳng trong quá trình dán cạnh.

• Trụ dầm ép được chế tạo bằng gang đúc hạng nặng, vững chắc và đáng tin cậy.
• Điều chỉnh chiều cao bằng điện, động cơ không đồng bộ dẫn động, encoder phản hồi điều khiển.
• Hệ thống băng tải làm việc sử dụng xích tải tiêu chuẩn cao.
• Xi lanh khí nén giới hạn khoảng cách cấp phôi 500 mm, bảo vệ các cụm linh kiện vận hành ổn định.
•  Hiển thị định vị chiều cao dạng số.
• Bệ dẫn hướng băng tải áp dụng thiết kế thân giường liền khối bằng thép, ray dẫn hướng được đỡ toàn phần, gia công tinh bằng máy phay cổng CNC cỡ lớn, cho độ chính xác cao và độ ổn định tốt.

•  Dùng để hỗ trợ cấp liệu cho vật liệu hẹp, đảm bảo tấm hẹp được đưa vào máy vuông góc 90° với thước tỳ.
• Hai trục dẫn hướng tròn song song, độ chính xác cao.
• Dễ sử dụng, có thể hạ xuống khi không cần dùng.

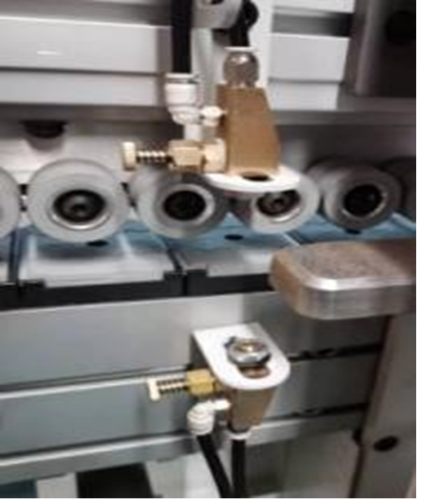

• Cách ly keo và keo thừa trên bề mặt tấm, giúp dễ dàng loại bỏ lượng keo tràn bám trên bề mặt phôi, nâng cao chất lượng dán cạnh.
• Trang bị mỗi bên trên và dưới một đầu phun.

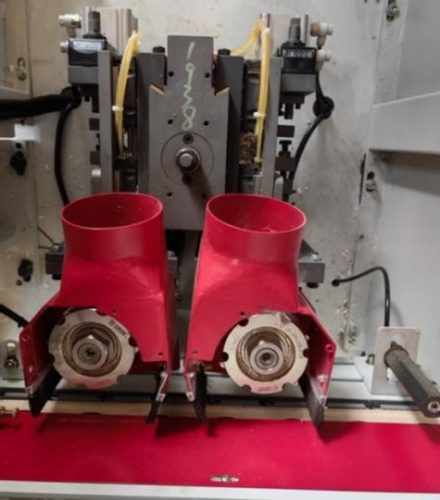

• Hai động cơ phay trước, công suất 2.2 kW × 2, tốc độ quay 10.000 vòng/phút.
• Sử dụng dao kim cương kích thước φ125 × 30 × 43H.

Phôi được gia nhiệt trước bằng đèn hồng ngoại trước khi tráng keo, nhằm nâng cao hiệu quả và độ bám dính của keo.

Sử dụng nồi keo EVA, tích hợp thiết bị nấu keo nhanh.

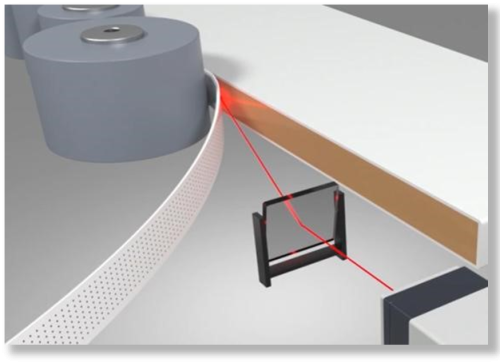

•  Hệ thống gồm nhiều mô-đun: mô-đun nguồn sáng, mô-đun điều chỉnh laser, mô-đun làm mát nước cho laser, hệ thống điều khiển…
• Ứng dụng công nghệ chiếu điểm laser năng lượng cao theo phương vuông góc với hướng cấp nẹp, giúp làm nóng chảy nhanh lớp keo trên nẹp và liên kết với tấm ván, đáp ứng yêu cầu gia công dán cạnh hiệu suất cao, độ chính xác cao cho ngành nội thất.
• Giám sát theo thời gian thực trong quá trình gia nhiệt, điều chỉnh nhiệt độ chính xác, nâng cao chất lượng liên kết nẹp, độ tin cậy cao.
• Dán cạnh không lộ đường keo, kín khít, chống ẩm, không ô nhiễm.
• Trang bị hệ thống cấp nẹp bằng servo, đảm bảo phân bố năng lượng laser đồng đều.

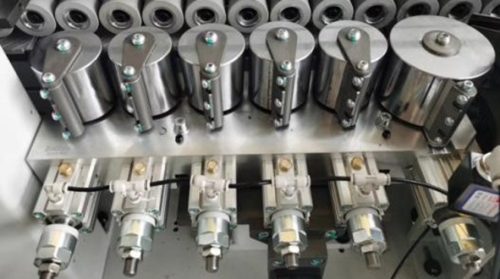

• 6 rulo ép đảm bảo nẹp dán bám chắc và ép sát vào tấm ván.
• Trang bị tay quay số (digital handwheel) để điều chỉnh độ dày nẹp ép.

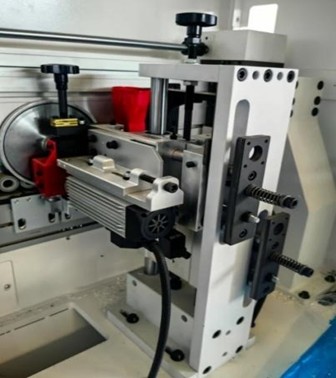

• Hai động cơ, mỗi động cơ là động cơ tốc độ cao công suất 1,1 kW, tốc độ 12.000 vòng/phút.
• Hai dao tinh chỉnh, quy cách bán kính bo tròn R1.5.
• Trang bị đồng hồ hiển thị số để điều chỉnh độ dày sửa cạnh.
• Kèm chụp hút bụi độc lập.

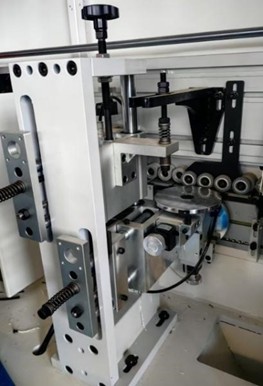

• Lưỡi dao cạo có bán kính R1.5.
• Trang bị tay quay số để điều chỉnh độ dày cạo cạnh.
• Có hệ thống thổi gió điều khiển điện – khí nén.

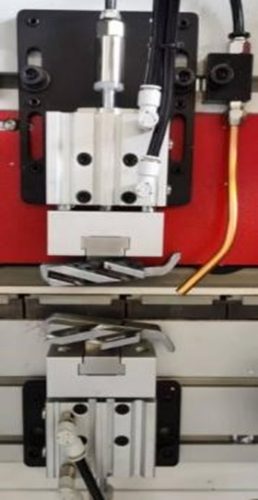

•  Thiết bị cạo phẳng mềm dẻo do hãng tự nghiên cứu và phát triển.
•  Làm sạch hiệu quả lượng keo tràn trên bề mặt tấm.
• Ngăn ngừa trầy xước bề mặt ván.

• Kết cấu ray dẫn hướng tuyến tính 45°.
• 2 động cơ tốc độ cao công suất 0,37 kW × 2, tốc độ 12.000 vòng/phút.
•  2 dao bo kích thước φ94 × 22 × 24T, trái & phải (L/R).
• Điều khiển bằng biến tần.
• Thiết bị hỗ trợ cắt
• Giúp tránh hiện tượng dịch chuyển của tấm ván hẹp trong quá trình cắt.

• 4 động cơ tốc độ cao, công suất 0,37 kW, tốc độ 12.000 vòng/phút.
• 4 dao sửa cạnh kích thước φ66 × 16 × 6Z × R2.
• Chuyển động trục chính được điều khiển bằng xi lanh.
• Thiết kế điều khiển khí nén chuyên dụng, phù hợp cho tấm honeycomb và tấm gỗ.

Hệ thống phun làm sạch với 2 đầu phun

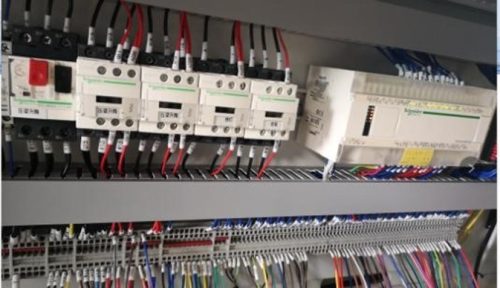

• Điện áp: 3 pha ~ 380 V, 50 Hz
• Điều khiển bằng biến tần
•  Bảo vệ mất pha / lệch pha

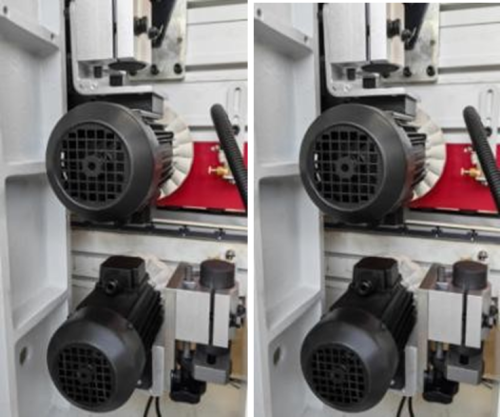

• Đánh bóng cạnh
•  Làm sạch đường keo
