CHUYỀN XẺ CẮT CHỌN LỰA THÔNG MINH (Scan – Xẻ – Scan – Cắt ngang) – SDC Z16

Chuyền xẻ cắt chọn lựa thông minh tích hợp quy trình Scan – Xẻ – Scan – Cắt ngang trong một hệ thống tự động, giúp nhận diện khuyết tật, tối ưu phương án xẻ và cắt phôi theo kích thước yêu cầu. Giải pháp giúp tận dụng tối đa nguyên liệu gỗ, giảm hao hụt, tiết kiệm nhân công và nâng cao năng suất, phù hợp cho các nhà máy chế biến gỗ quy mô công nghiệp.

1. Băng tải rulo truyền động

Kích thước băng tải	: 4000 × 1500 × 400 mm
Đường kính rulo	: Rulo mạ kẽm Ø89 mm
Khoảng cách giữa các rulo	: khoảng 190 mm
Tải trọng tối đa	: 5000 kg
Tốc độ truyền tải	: Tốc độ rulo khoảng 5 – 10 m/phút
Phương thức truyền động con lăn	: Truyền động bằng nhông – xích
Công suất	: 1.5 kW

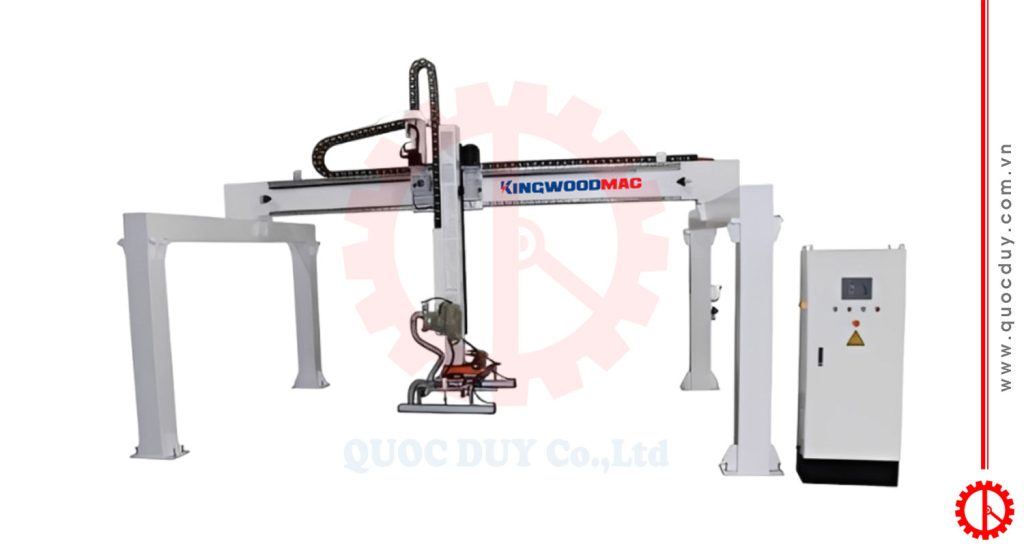

2. Cánh tay gắp phôi tự động

Kích thước thiết bị	: 5200 × 5800 × 4200 mm
Tải trọng nâng tối đa	: ≤ 250 kg
Phương thức chuyển động ngang	: Động cơ Servo + Thanh răng & Bánh răng
Phương thức chuyển động lên/xuống	: Động cơ Servo + Thanh răng & Bánh răng
Phương thức hút chân không	: Giác hút mút xốp kết hợp quạt cao áp
Chu kỳ cấp liệu	: 3 – 5 lần/phút
Công suất	: Khoảng 4.5 kW
Thiết bị điện	: Inovance
Khí nén	: Airtac
Tủ điều khiển điện	: PLC Siemens + màn hình cảm ứng

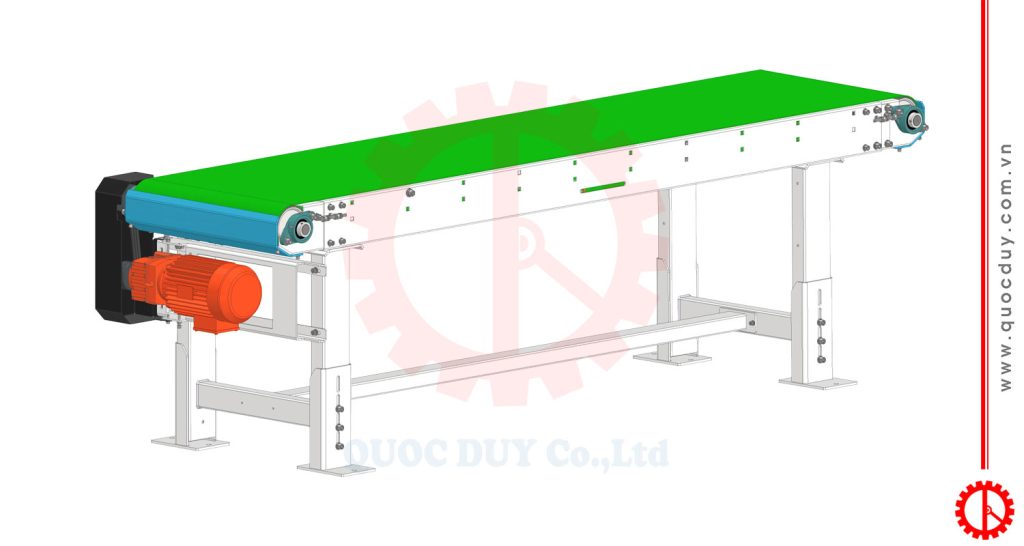

4.  Băng tải cấp phôi/ra phôi máy scan 2 mặt

Kích thước thiết bị	: 3000 × 600 × 850 ± 50 mm
Khung máy	: kết cấu sử dụng thép hộp và các chi tiết tôn chấn dày 3 mm.
Đường kính rulo	: Ø80 mm
Phương thức cấp liệu	: Cấp liệu bằng băng tải
Tải trọng tối đa	: 100 kg
Tốc độ băng tải	: Khoảng 5 – 60 m/phút
Phương thức truyền động con lăn	: Truyền động bằng nhông – xích
Công suất	: 2.2 kW

5. Máy Scan AI quét 2 mặt – Model: ER5500

Đặc điểm và chức năng của máy

• Máy quét phân loại mắt gỗ khuyết tật khác nhau với độ chính xác cao.
• Máy quét hình ảnh sử dụng camera quét dòng màu (Color Line Scan Camera) độ phân giải cao của DALSA (Canada), kết hợp với nhiều thiết bị linh kiện đến từ Đức, tạo nên một hệ thống đáng tin cậy, đảm bảo thiết bị vận hành ổn định và bền bỉ trong thời gian dài.
• Ứng dụng thuật toán trí tuệ nhân tạo (AI) được tối ưu hóa chuyên sâu, mang lại khả năng nhận diện khuyết tật với độ chính xác rất cao, tăng hiệu quả sản xuất lên nhiều lần.
• Tối ưu tỷ lệ tận dụng gỗ, tỷ lệ của từng loại khuyết tật và các dữ liệu liên quan bằng cả hình ảnh và số liệu, giúp người dùng dễ dàng theo dõi và đánh giá.
• Toàn bộ hệ thống điện sử dụng thiết bị của Siemens (Đức), và cảm biến sử dụng thương hiệu SICK (Đức).

Thông số kỹ thuật máy

4. Máy phân loại gỗ thông minh bằng AI

Đặc điểm và chức năng của máy

• Máy quét hình ảnh (Camera Scanner): Sử dụng camera quét dòng (Line Scan Camera) độ phân giải cao, chụp màu của thương hiệu DALSA (Canada), kết hợp với nhiều nguồn sáng laser và hệ điều hành tin cậy, thực hiện phân loại màu sắc và phân hạng phẩm chất cho các loại ván/thanh gỗ.
• Máy quét phân cấp & phân màu 4 mặt CS1800: (Trang bị cơ cấu đẩy/đá liệu số 1 đến 8, có thể tự cài đặt cấu hình).
• Thứ nhất, kiểm tra bề mặt thô (chưa bào) để tiến hành phân loại: Bề mặt phẳng và mặt bên được phân thành 2 khu vực đẩy ra, sau đó chuyển sang dây chuyền bên ngoài để đưa vào máy bào hai mặt/bào cuốn. Trong Hình (A), tương ứng được đẩy ra ở vị trí số 1 và số 2.
• Thứ hai, phân màu đối với phôi gỗ cấp A: Dựa theo nguyên tắc phân màu chính, sau đó phân thành các màu khác nhau và đẩy vào khu vực tương ứng ở các vị trí số 3, 4 và 5.
• Thứ ba, phân màu đối với phôi gỗ cấp AB: Chủ yếu phân thành 2 tông màu và đẩy ra ở vị trí số 6 và số 7.
• Thứ tư, mắt gỗ trắng (mắt sống) và phôi gỗ cấp C: Được đẩy ra ở vị trí số 8.
• Thứ năm, phôi gỗ cần xử lý lại / làm lại (nứt, khuyết tật cạnh/viền, mắt sống…): Được đưa ra ở vị trí cuối cùng của đuôi dây chuyền.

Thông số kỹ thuật phân loại gỗ thông minh bằng AI

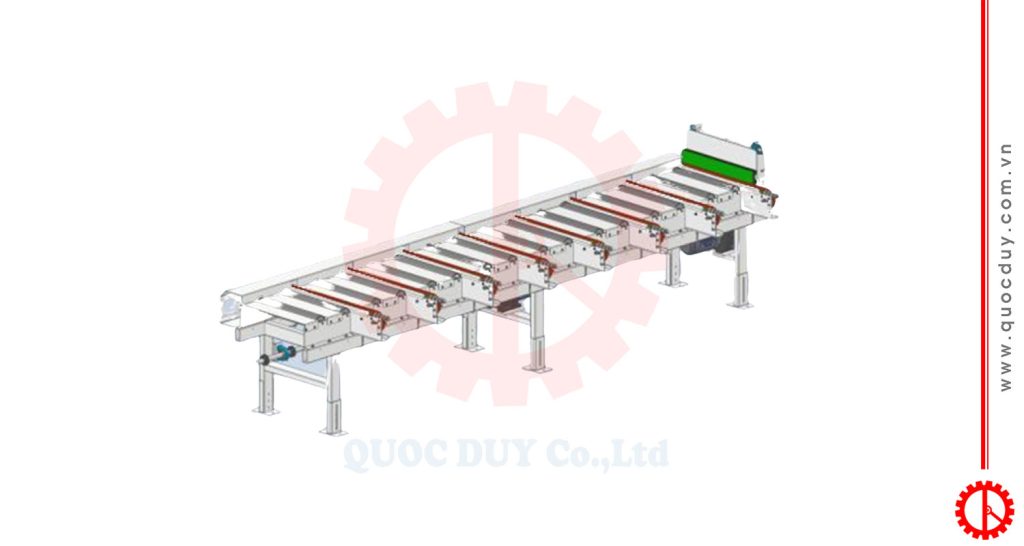

5. Băng tải chuyển hướng ngang

Kích thước máy	: 6000 × 600 × 850 ± 50 mm
Khung máy	: Kết cấu hàn bằng thép hộp tải nặng.
Hệ thống truyền động xích	: 06 cụm xích dịch chuyển ngang
Rulo thép	: 12 bộ rulo thép truyền động.
Tải trọng	: 200 kg
Tốc độ vận chuyển	: 10 – 50 m/phút
Tốc độ chuyển ngang	: 10 – 40 m/phút.
Phương thức cấp liệu	: Truyền động bằng nhông – xích
Công suất	: 3.7 kW

6.Băng tải xích chuyển ngang đa vị trí tải nặng

Thông số kỹ thuật

7. Hệ thống cấp liệu tối ưu theo phương dọc

Thông số kỹ thuật máy

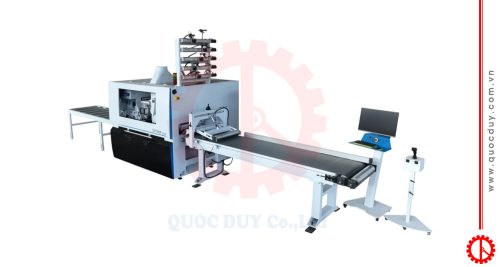

8. Máy cưa rong nhiều lưỡi tự động

Đặc điểm máy:

• Máy được trang bị 01 lưỡi cưa cố định và 4 lưỡi cưa di động : cung cấp chuẩn tham chiếu ổn định cho toàn bộ quá trình cắt, đảm bảo độ chính xác khi cắt.
• Thân máy kết cấu chắc chắn và chịu lực tốt, giúp hạn chế hiệu quả rung động và biến dạng trong quá trình gia công, từ đó đảm bảo tính ổn định của máy và độ chính xác gia công.

Thông số kỹ thuật máy

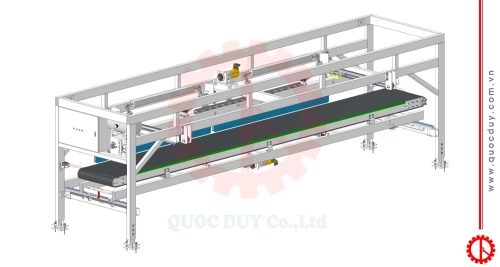

9. Hệ thống phân biên đầu ra theo phương dọc tự động

Đặc điểm máy

• Hệ thống điều khiển servo tự động đẩy phần biên gỗ (mép thừa) của phôi sau khi cắt bằng máy cưa nhiều lưỡi dọc sang một bên, đồng thời tự động kết nối dây chuyền để đưa phôi vào máy quét ngang mà không cần thao tác thủ công.

Thông số kỹ thuật máy

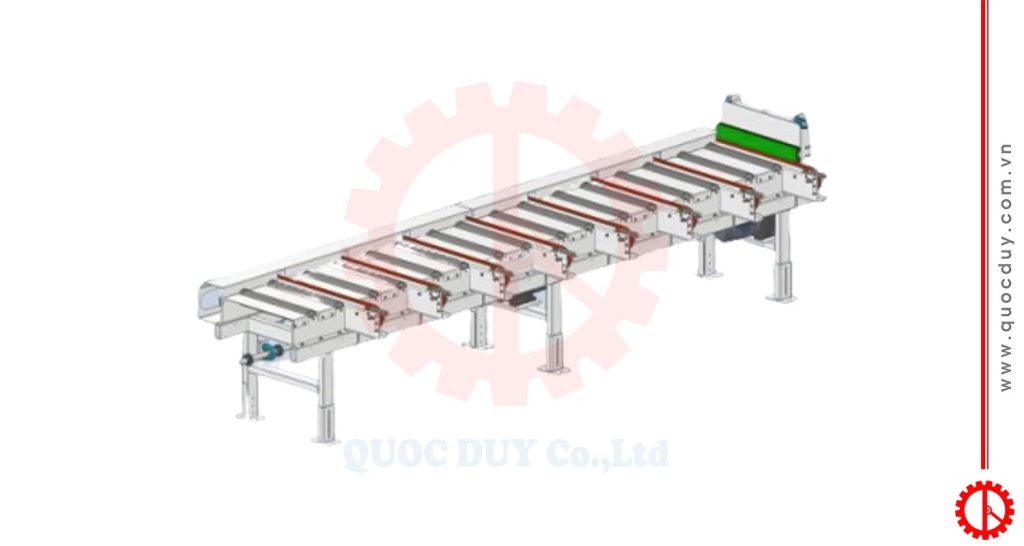

10. Băng tải chuyển hướng ngang tải nặng

Thông số kỹ thuật máy

11. Máy cấp liệu ngang ( kiểu bên trái )

Kích thước máy	: 5200 × 3600 × 850 ± 50 mm
Khung máy	: Kết cấu hàn bằng thép hộp tải nặng.
Hệ thống truyền động	: 07 bộ xích dịch chuyển ngang.
Khoảng cách giữa các xích	: Khoảng 300 / 450 / 450 / 900 / 900 / 900 mm
Tải trọng	: 500 kg
Tốc độ vận chuyển	: Tốc độ rulo khoảng 5 – 30 m/phút
Phương thức cấp liệu	: 1 cụm bánh thép ép trên-dưới hạng nặng, truyền động dưới tốc độ cao
Công suất	: 4.45 kW

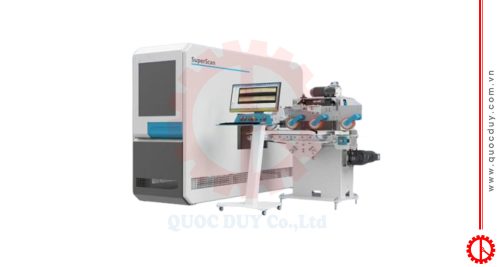

12. Máy quét AI bốn mặt tốc độ cao ( kết hợp máy cưa cắt ngang tối ưu) – Model EC 5800

Đặc điểm máy

• Máy quét hình ảnh sử dụng camera quét dòng màu (Color Line Scan Camera) độ phân giải cao của DALSA (Canada), kết hợp linh kiện thương hiệu Đức, tạo nên một hệ thống đáng tin cậy, đảm bảo thiết bị vận hành ổn định và bền bỉ trong thời gian dài.
• Tối ưu tỷ lệ tận dụng gỗ, tỷ lệ của từng loại khuyết tật và các dữ liệu liên quan bằng cả hình ảnh và số liệu, giúp người dùng dễ dàng theo dõi và đánh giá.
• Toàn bộ hệ thống điện sử dụng thiết bị của Siemens (Đức) và toàn bộ cảm biến sử dụng thương hiệu SICK (Đức).

Thông số kỹ thuật máy

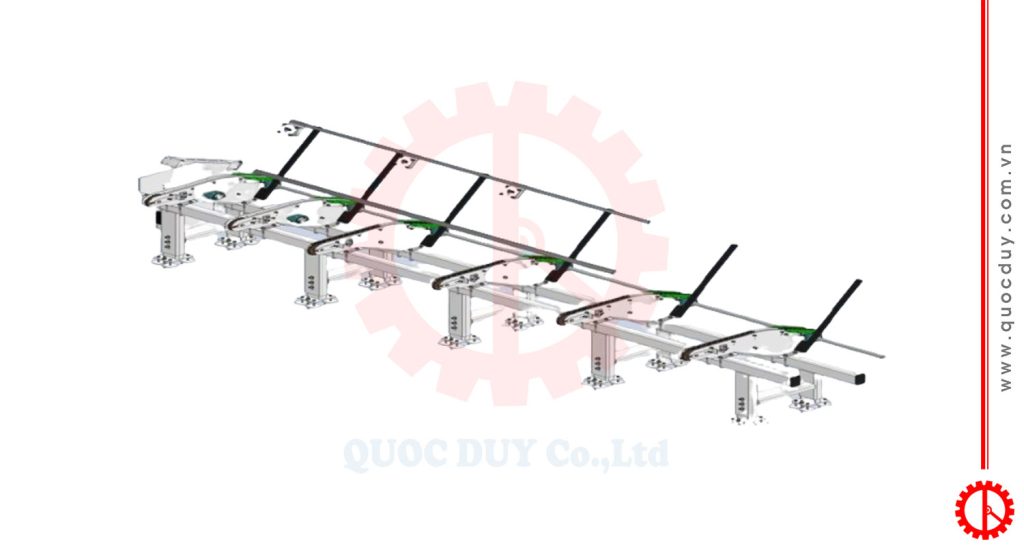

13.Bộ cấp liệu cho máy cắt tối ưu

Thông số kỹ thuật

Kích thước máy	: 4000 × 1400 × 850 ± 50 mm
Khung máy	: Kết cấu hàn bằng thép hộp tải nặng.
Hệ thống truyền động	: 06 bộ xích dịch chuyển ngang tốc độ cao theo hai hướng trái/phải.
Khoảng cách giữa các xích	: Khoảng 500 / 600 / 800 / 1100 mm
Tải trọng	: 200 kg
Tốc độ vận chuyển	: Tốc độ rulo khoảng 5 – 40 m/phút
Phương thức cấp liệu	: Dẫn động trên và dưới tốc độ cao bằng bánh thép.
Công suất	: 3,7 kW

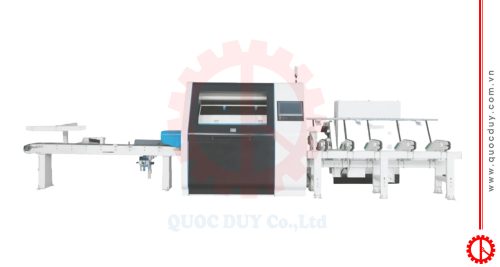

14. Máy cưa cắt ngang tối ưu tốc độ cao tải nặng – Model: OC7500

Đặc điểm máy:

• Máy được thiết kế chuyên dụng để cắt ngang tối ưu và cắt định chiều dài gỗ tốc độ cao trong các nhà máy chế biến gỗ, giúp nâng cao tỷ lệ thu hồi gỗ, tăng năng suất sản xuất, giảm nhân công và hạ thấp chi phí sản xuất.
• Đặc điểm nổi bật của dòng máy OC7500 là năng suất ổn định, quá trình gia công vận hành cực kỳ trơn tru, mang lại hiệu quả sản xuất vượt trội. Máy được ứng dụng rộng rãi trong các ngành như xẻ gỗ, gỗ ghép thanh, vật liệu trang trí, sản xuất cửa, cửa sổ và đồ nội thất gỗ tự nhiên.

Thông số kỹ thuật máy

Lưu ý: Thông số kỹ thuật, đặc điểm thiết kế, màu sắc máy có thể thay đổi mà không cần thông báo trước, nhưng vẫn không làm thay đổi chức năng và khả năng vận hành của máy.
