Máy phay tiện CNC 5 trục KW 1215XJ / KW 1515XJ là dòng máy gia công CNC tích hợp khả năng phay và tiện trên cùng một hệ thống, giúp gia công các chi tiết có biên dạng phức tạp với độ chính xác cao, đảm bảo sự đồng nhất trong từng sản phẩm.
Hai model KW 1215XJ và KW 1515XJ có cấu hình và nguyên lý gia công tương đồng, khác biệt chính nằm ở chiều dài vùng làm việc lần lượt 1.200 mm và 1.500 mm. Máy có thể trang bị thêm cụm chà nhám tự động tùy theo yêu cầu sản xuất.
Máy Phay Tiện CNC 5 Trục Là Gì? Cách Máy KW 1215XJ / KW 1515XJ Hoạt Động
- Máy phay tiện CNC 5 trục KW 1215XJ / KW 1515XJ là dòng máy tiện CNC 5 trục kết hợp phay, được thiết kế để thực hiện nhiều công đoạn gia công trên cùng một phôi, bao gồm phay, tiện và tạo hình các chi tiết phức tạp.
- Hệ thống điều khiển nhiều trục cho phép dao gia công tiếp cận phôi ở nhiều vị trí và góc khác nhau, phù hợp với các sản phẩm có biên dạng cong, chi tiết 3D hoặc những hình dạng khó gia công bằng các dòng máy tiện CNC và máy phay CNC thông thường.
- Máy được tích hợp bộ cấp phôi tự động giúp giảm thao tác thủ công, hỗ trợ quá trình sản xuất liên tục và nâng cao năng suất. Ngoài ra, khách hàng có thể lựa chọn thêm cụm chà nhám tự động để xử lý bề mặt sản phẩm sau công đoạn phay tiện.
- Hai model KW 1215XJ và KW 1515XJ có cùng nguyên lý hoạt động, khác biệt chủ yếu ở chiều dài vùng gia công. Trong đó, KW 1215XJ phù hợp với phôi có chiều dài 1200 mm, còn KW 1515XJ đáp ứng các sản phẩm có kích thước lớn hơn với vùng gia công là 1500 mm.
Đặc Điểm Nổi Bật Của Máy Phay Tiện CNC 5 Trục KW 1215XJ / KW 1515XJ
Hệ thống truyền động và kết cấu máy
- Động cơ servo: Giúp máy vận hành ổn định và kiểm soát chính xác chuyển động của các trục trong quá trình gia công.
- Trục X: Sử dụng vít me bi mài, cho chuyển động êm, độ chính xác cao và giảm tiếng ồn khi vận hành.
- Trục Y: Sử dụng thanh răng thẳng kết hợp hộp giảm tốc hành tinh, đảm bảo khả năng truyền động ổn định và chính xác.
- Trục Z: Sử dụng vít me bi mài, giúp duy trì độ ổn định và độ chính xác trong quá trình nâng hạ cụm gia công.
- Kết cấu thân máy: Thân máy sử dụng kết cấu thép hàn chắc chắn, được xử lý nhiệt ở nhiệt độ cao khoảng 600°C nhằm giảm ứng suất, tăng độ cứng vững và hạn chế rung khi máy vận hành.
- Hệ thống dẫn hướng: Trang bị thanh trượt dẫn hướng của Đức, hỗ trợ chuyển động ổn định và duy trì độ chính xác trong quá trình gia công.
- Cơ cấu chuyển động trục dao: Sử dụng bộ giảm tốc IMPERIAL của Đức, hỗ trợ truyền động ổn định cho cụm dao.
Gia Công CNC 5 Trục Với Hệ Thống Trục X/Y/Z/A/B
- Hệ thống điều khiển X/Y/Z/A/B giúp máy thực hiện các chuyển động phay, tiện và tạo hình trên nhiều bề mặt của phôi. Nhờ khả năng phối hợp giữa các trục, máy có thể gia công các đường cong, mặt nghiêng và chi tiết 3D phức tạp.
Cấp phôi tự động
Hệ thống cấp phôi tự động giúp đưa phôi vào vùng gia công liên tục, giảm thao tác của người vận hành và phù hợp với các nhà máy, xưởng sản xuất có nhu cầu gia công số lượng lớn.
Option chà nhám tự động
Máy có thể trang bị thêm cụm chà nhám theo yêu cầu. Sau khi hoàn thành công đoạn phay tiện, sản phẩm có thể tiếp tục được xử lý bề mặt, giúp giảm khối lượng công việc chà nhám thủ công ở công đoạn sau.
Thông số kỹ thuật của Máy Phay Tiện CNC 5 Trục KW 1215XJ / KW 1515XJ
| Model | KW 1215XJ | KW 1515XJ |
| Chiều dài gia công | 1200 mm | 1500 mm |
| Đường kính phôi tròn | 150 mm | 150 mm |
| Kích thước phôi vuông | 100 mm | 100 mm |
| Hành trình trục X | 1300 mm | 1600 mm |
| Hành trình trục Y | 300 mm | 300 mm |
| Hành trình trục Z | 200 mm | 200 mm |
| Tốc độ di chuyển tối đa | 50 m/phút | 50 m/phút |
| Tốc độ gia công tối đa | 20 m/phút | 20 m/phút |
| Công suất độngcơ | 5.5 kW, 3.7 kW | 5.5 kW, 3.7 kW |
| Động cơ servo trục X | 1.2 kW | 1.2 kW |
| Động cơ servo trục Y | 1.2 kW | 1.2 kW |
| Động cơ servo trục Z | 1.0 kW | 1.0 kW |
| Động cơ servo trục B | 1.5 kW | 1.5 kW |
| Động cơ servo trục A | 4 kW | 4 kW |
| Góc quay trục B | 360 độ | 360 độ |
| Bộ đưa phôi | 1 bộ | 1 bộ |
| Chà nhám | 1 bộ (option) | 1 bộ (option) |
| Công suất trục nhám | 0.75 kW (option) | 0.75 kW (option) |
| Khí nén làm việc | 0.6 – 0.8 MPa | 0.6 – 0.8 MPa |
| Điện áp | 380V/50Hz | 380V/50 Hz |
| Kích thước tủ điều khiển | 600 x 500 x 1300 mm | 600 x 500 x 1300 mm |
| Kích thước máy | 2700 x 2100 x 2150 mm | 3050 x 2700 x 2200 mm |
| Trọng lượng máy | Khoảng 3000 Kg | khoảng 3200 kg |
Lưu ý: Thông số kỹ thuật, đặc điểm thiết kế, màu sắc máy có thể thay đổi mà không cần thông báo trước, nhưng vẫn không làm thay đổi chức năng và khả năng vận hành của máy.
Ứng Dụng Của Máy Phay Tiện CNC 5 Trục Trong Gia Công Gỗ Nội Thất
- Chân bàn gỗ
- Chân ghế
- Chân sofa
- Trụ và chi tiết cầu thang
- Tay vịn
- Chi tiết gỗ dạng tròn
- Sản phẩm có biên dạng cong
- Chi tiết nội thất 3D
Nhờ khả năng kết hợp tiện và phay trong cùng một quy trình, máy tiện CNC 5 trục phù hợp với các sản phẩm yêu cầu độ chính xác cao và giảm tối đa số lần gá đặt trong quá trình gia công.
Video vận hành của máy

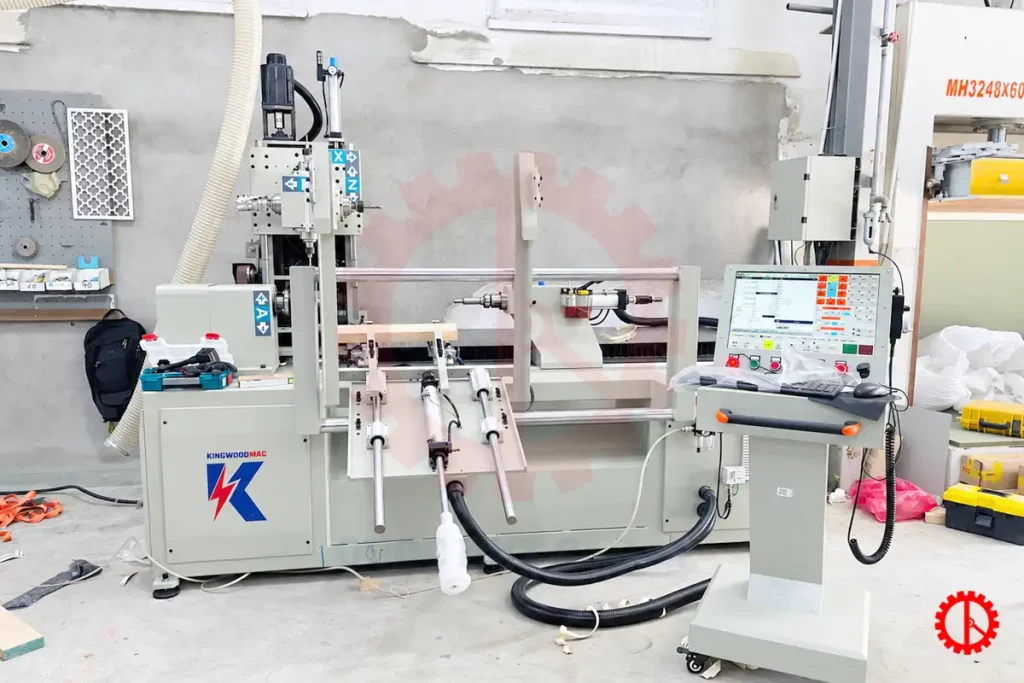

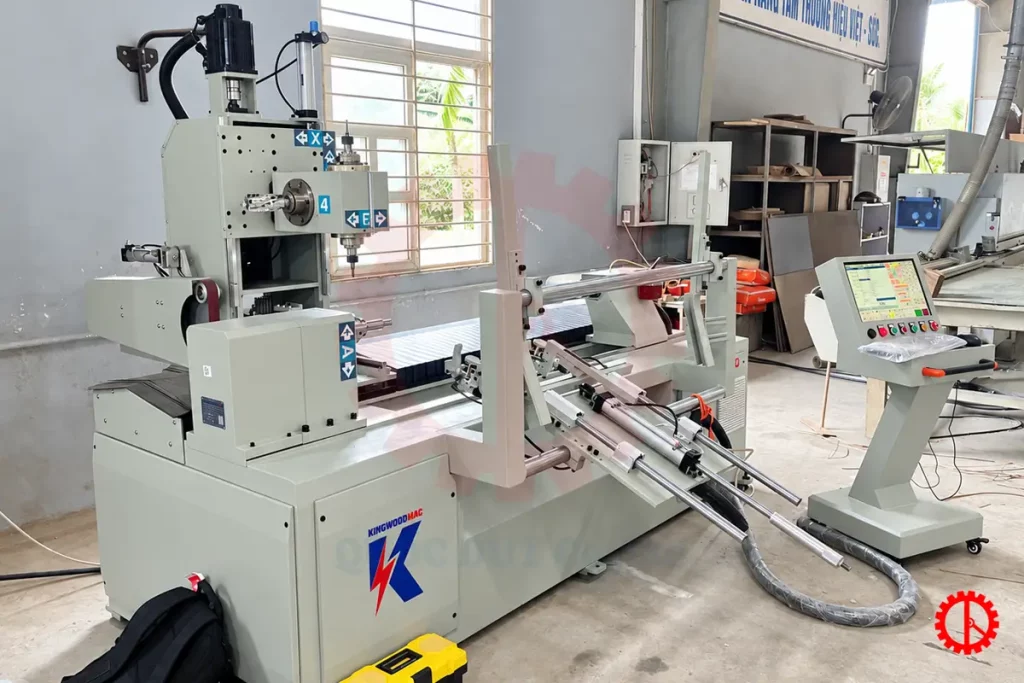

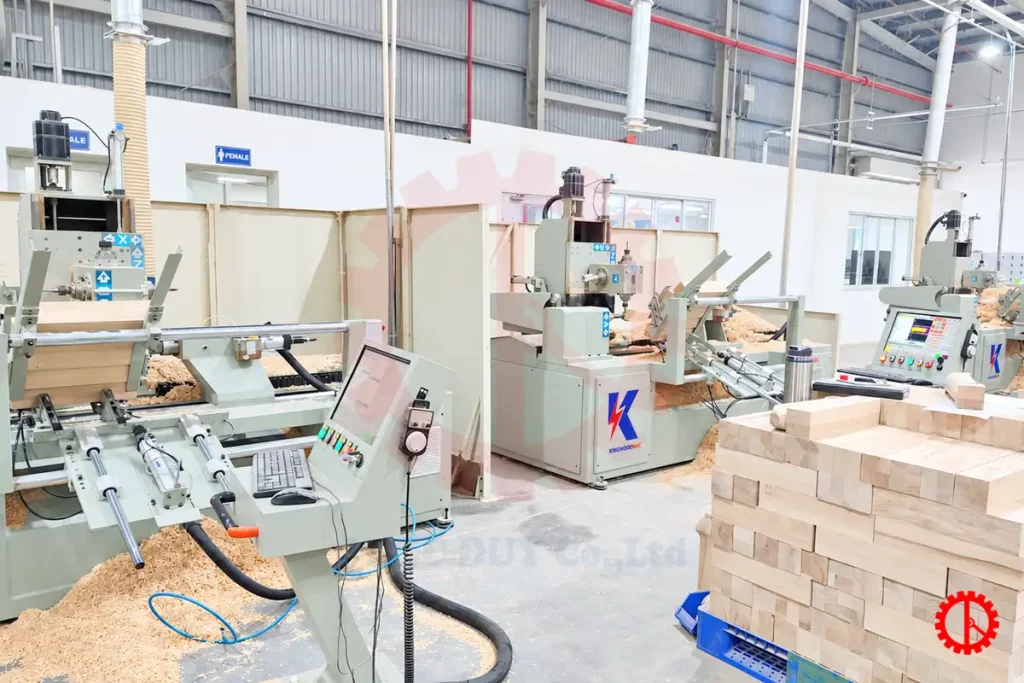

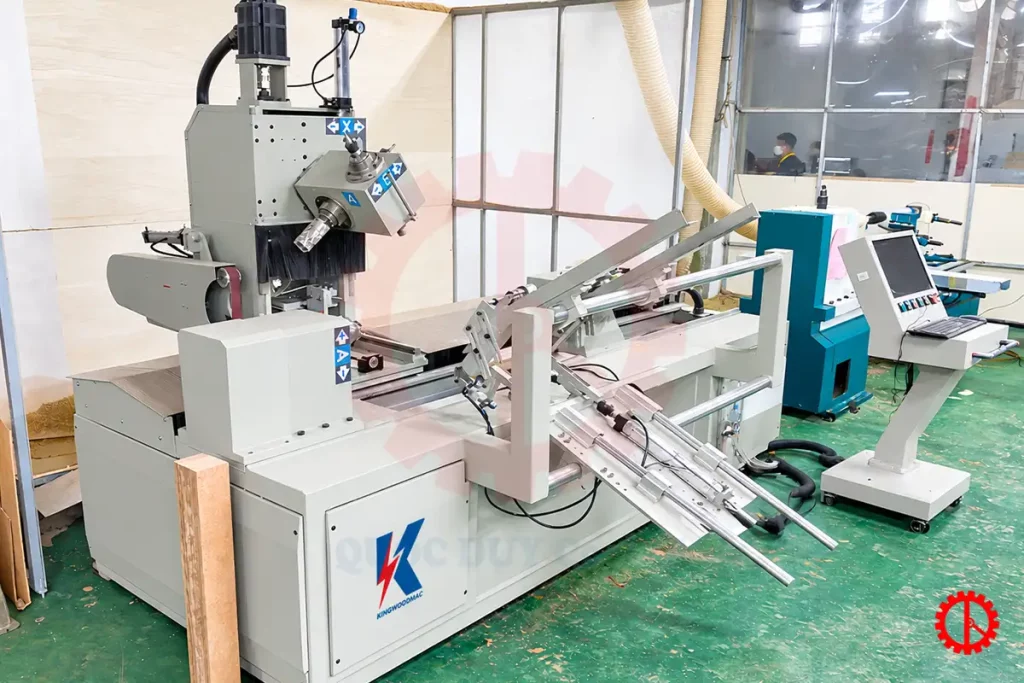

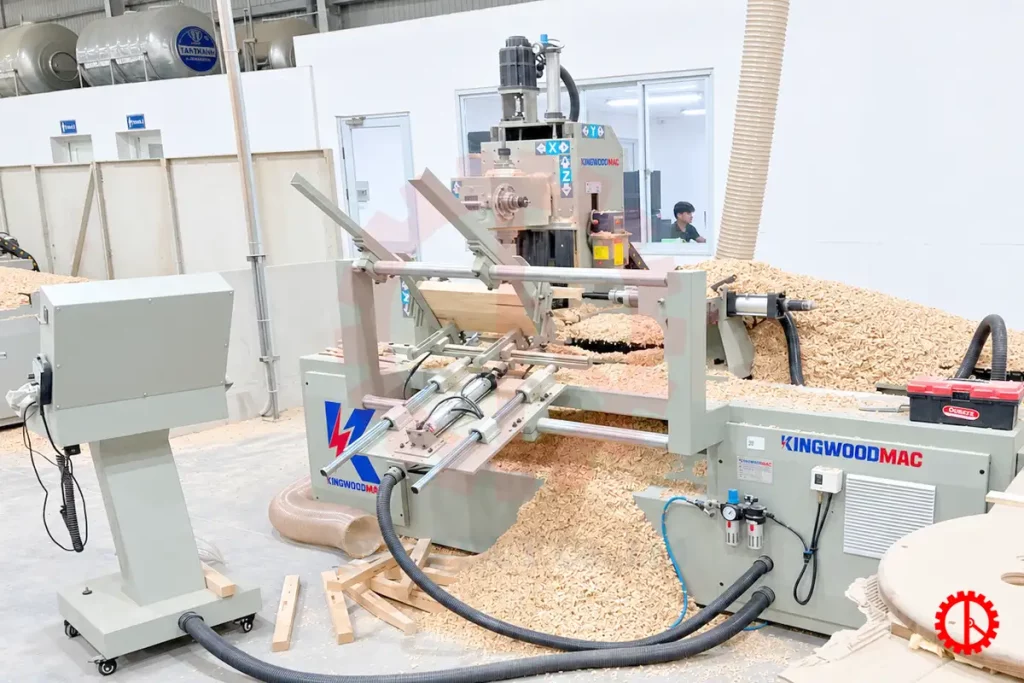

Hình Ảnh Máy Phay Tiện CNC 5 Trục tại xưởng khách hàng
Ngoài KW 1215XJ và KW 1515XJ, quý khách hàng có thể tham khảo thêm các dòng máy tiện gỗ CNC của Quốc Duy để lựa chọn thiết bị phù hợp với từng loại sản phẩm và quy mô sản xuất.Quốc Duy tư vấn lựa chọn KW 1215XJ / KW 1515XJ dựa trên chiều dài phôi, hình dạng sản phẩm, sản lượng và yêu cầu về cấp phôi hoặc chà nhám. Khách hàng có thể liên hệ Quốc Duy để xem máy, video vận hành thực tế và lựa chọn cấu hình phù hợp với nhu cầu sản xuất.
